製品概要
機能と利点
- 低消費電流：600μA Max
- OP-07並の性能
入力オフセット電圧：20μV Max
入力オフセット電圧温度ドリフト：0.6μV/℃ Max - 高CMRR：114dB Min
- 超低入力バイアス電流
25℃：100pA Max
－55℃～＋125℃：250pA Max - 拡張工業温度範囲：－40℃～＋85℃
製品概要
OP97は、業界標準のOP07高精度アンプに置き換わる低消費電力の代替品です。OP07の電流値の1/6未満である、わずか600μAの電源電流でOP07の標準性能を維持します。オフセット電圧はきわめて低く25μVで、温度に対するドリフトは0.6μV/℃未満です。外部からのオフセット・トリミングは、ほとんどの回路で必要ありません。OP07の仕様を改良した中で注目すべき点はバイアス電流で、全軍用温度範囲で250pA未満を維持しています。高温での動作が必須となる高精度の長時間積分器やサンプル＆ホールド回路での用途に最適です。
コモン・モード除去と電源除去も向上しており、コモン・モードまたは電源電圧のより広い範囲で最小114dBです。抜群のPSR、±2.25～±20Vに規定された電源範囲、最小電力条件によって、バッテリ駆動のポータブル製品に最適です。

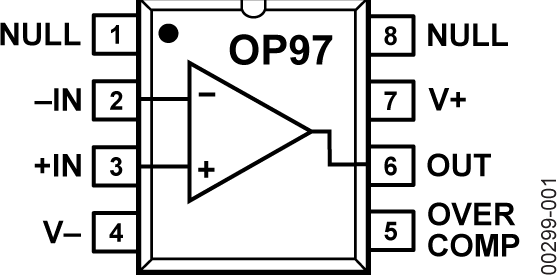

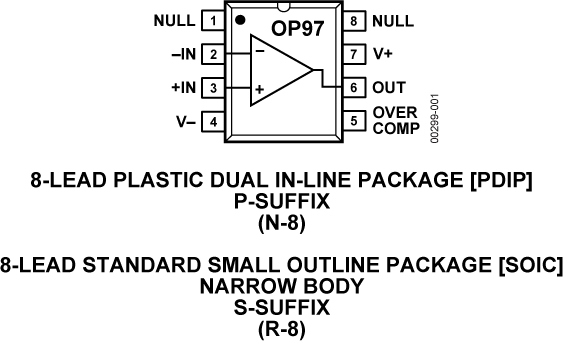

OP07のピン配列に準拠し、ピン1とピン8（V＋へのワイパーが付属）の間にゼロ調整用ポテンショメータが接続されています。725、OP05OP07、OP12、1012タイプのアンプを使用する回路設計をアップグレードします。ゼロ調整回路のない、またはゼロ調整回路を取り除いた回路では、741タイプのアンプをOP97に置き換えできます。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
