特長
  • 調整不要の完全14ビット性能
  • 1個のパッケージに8個のDAC
  • バッファ付電圧出力
  • ユニポーラまたはバイポーラの電圧スイング:(VSS + 2.5V)~(VDD - 2.5V)
  • 出力セトリングタイム:31µs
  • 低消費電力:8mA (typ)
  • 小型44ピンMQFPパッケージ
  • ダブルバッファ付ディジタル入力
  • 非同期ロードによって全DACを同時更新
  • 非同期アクティブローCLRによって全DACをDUTGND_ _電位に設定
製品概要
show more Icon

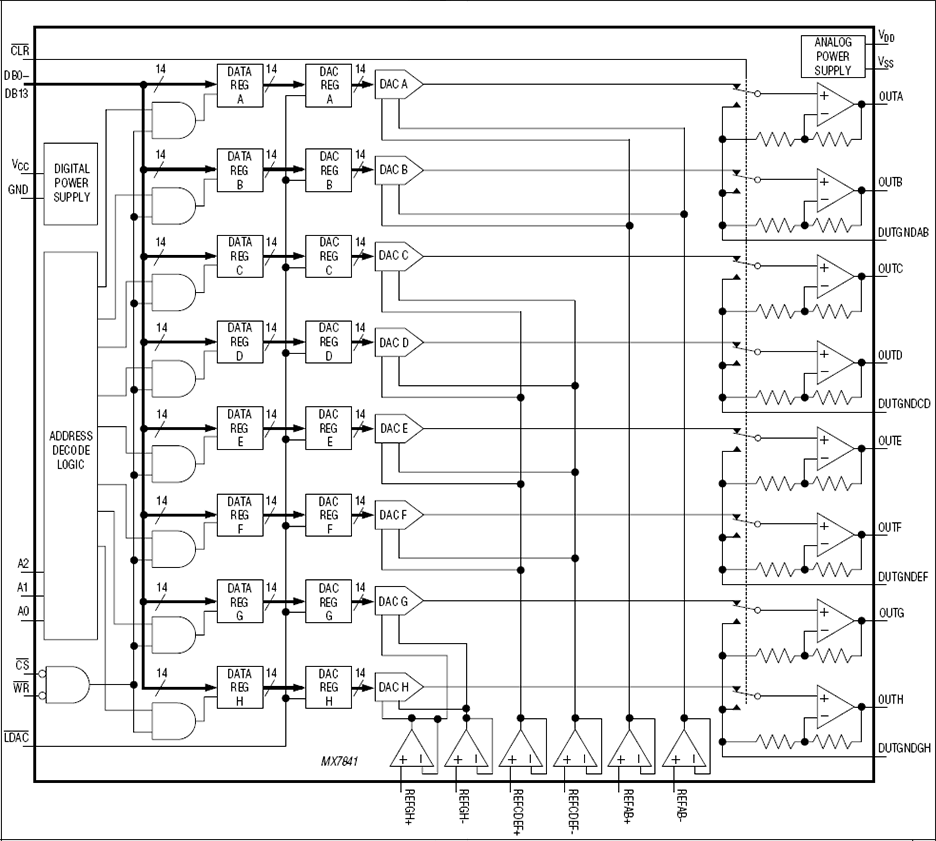

MX7841は、8個の14ビット、電圧出力ディジタル-アナログコンバータ(DAC)を内蔵します。内蔵高精度出力アンプは、電圧出力型です。このデバイスは、±15V電源で動作します。バイポーラ出力電圧スイングは(VSS + 2.5V)~(VDD - 2.5V)の電圧範囲で、外付け部品なしで実現できます。MX7841は3ペアの差動リファレンス入力端子を備え、そのうち2ペアはそれぞれ2個のDACに接続され、残り1ペアは4個のDACに接続されています。これらのリファレンスは独立して制御可能で、各DACに異なったフルスケール出力電圧を与えます。

MX7841は、14ビットパラレルデータバスとのダブルバッファ付インタフェースロジックを備えています。各DACには、入力ラッチおよびDACラッチがあります。DACラッチのデータで、出力電圧を設定します。8つの入力ラッチは、3つのアドレスラインでアドレス指定します。データは、シングル書込み命令で入力ラッチにロードされます。非同期ロード入力(アクティブローLDAC)によって、入力ラッチからDACラッチにデータが転送されます。アクティブローLDAC入力によってすべてのDACが制御できるため、アクティブローLDACをアサートして、すべてのDACを同時に更新することができます。非同期のアクティブローCLR信号入力によって、8個の全DACの出力をオペアンプの各DUTGND入力に設定します。アクティブローCLRは、VDDによって駆動されるCMOS入力であることに注意してください。その他の全ロジック入力は、TTL/CMOS対応です。MX7841は、AD7841とピンコンパチブルです。

アプリケーション

  • 任意関数発生器
  • 自動試験装置(ATE)
  • アビオニクス機器
  • デジタルオフセットおよび利得調整
  • 産業用プロセス制御
  • 最小部品点数のアナログシステム
  • SONETアプリケーション
