MAXM38643

小型、1.8V~5.5V入力、330nA IQ、600mA nanoPowerバックモジュール

すべて表示 showmore-icon

nanoPowerバックモジュール、業界最低IQ、常時オン機器のバッテリ駆動時間を延長

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.43
特長
  • バッテリ駆動時間を延長
    • 超低自己消費電流:330nA
    • シャットダウン電流:1nA
    • ピーク効率:96% (10µAで88%以上)
  • 使用が容易、一般的な動作に対応
    • 入力範囲:1.8V~5.5V
    • 1つの抵抗で調整可能なVOUT:0.7V~3.3V
    • 出荷時設定済みVOUT:0.5V~5V
    • 出力電圧精度:±1.75%
    • 負荷電流能力:最大600mA
  • 複数の使用法でシステムを保護
    • シャットダウン時の逆方向電流ブロック機能
    • アクティブ放電機能
  • サイズを小型化し信頼性を向上
    • 温度範囲:-40℃~+85℃
    • 10ピンeMGAパッケージ(2.1mm × 2.6mm)
製品概要
show more Icon

MAXM38643は超低IQ (330nA)バックモジュールで、1.8V~5.5Vの範囲の入力電圧から広い0.7V~3.3V (RSEL端子の1つの抵抗を使用)の範囲の出力電圧に降圧します。出力電圧は、RSEL端子とGNDの間の1つの外付け抵抗を使用して起動時に設定可能です。出力電圧の設定にRSEL端子を使用しない出荷時設定済みの0.5V~5Vの固定出力電圧バージョンも提供されます。この場合、モジュールのRSEL端子はフローティングのままです。

このモジュールは堅牢な性能を提供します。全負荷動作範囲にわたる効率および過渡応答を最適化するために、このモジュールは超低電力モード(ULPM)、低電力モード(LPM)、および高電力モード(HPM)の間で自動的に切り替えを行い、負荷電流に応じてより適切に負荷に対応します。このデバイスはULPMでオーバーレギュレーションを行って効率を向上させ、出力コンデンサが過渡負荷電流を処理することができるようにします。このデバイスには90%のデューティサイクル制限があります。デバイスがシャットダウン時、アクティブ放電抵抗はOUTをグランドにプルダウンします。

アプリケーション

  • Bluetooth® LE機器
  • ヒアラブル
  • スペースに制約のあるポータブル製品
  • 1つのリチウムイオンおよびコイン電池で動作する製品
  • 超低電力IoT、NB IoT
  • ウェアラブル
  • 有線、ワイヤレス製品

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.43

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAXM38643AEMB+
  • HTML
  • HTML
MAXM38643AEMB+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

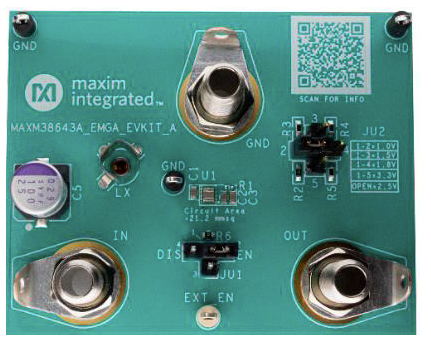

MAXM38643AEVK-EMGA

MAXM38643の評価キット

zoom

MAXM38643AEVK-EMGA

MAXM38643の評価キット

MAXM38643の評価キット

機能と利点

  • 10ピンEMGAパッケージ(2.1mm × 2.6mm)のMAXM38643A ICを評価
  • 入力範囲:1.8V~5.5V
  • 抵抗で設定可能な出力電圧:0.7V~3.3V
  • 出力電流:最大600mA
  • 実証済み2層1オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品の詳細

MAXM38643AのEMGA評価キット(EVキット)は、EMGAパッケージに封止されたMAXM38643A ICを評価します。MAXM38643Aは超低自己消費電流ステップダウンDC-DCコンバータです。このEVキットは1.8V~5.5Vの入力範囲で動作し、抵抗で設定可能な0.7V~3.3Vの出力電圧を提供します。このEVキットは最大600mAの電流を供給します。このEVキットには、MAXM38643AEMB+が実装されています。

アプリケーション

  • Bluetooth® LE機器
  • ヒアラブル
  • スペースに制約のあるポータブル製品
  • 1つのリチウムイオンおよびコイン電池で動作する製品
  • 超低電力IoT、NB IoT
  • ウェアラブル
  • 有線、ワイヤレス製品

MAXESSENTIAL02EP

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827のエッセンシャル・アナログ効率的な電源ツールキット

zoom

MAXESSENTIAL02EP

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827のエッセンシャル・アナログ効率的な電源ツールキット

MAXM38643 / MAX38640 / MAX77839 / MAXM17225 / MAX17227A / MAX38889 / MAX38902C / MAX38913 / MAX77827のエッセンシャル・アナログ効率的な電源ツールキット

機能と利点

  • 9種類の電源ソリューションを直ちにテスト可能
  • nanoPowerバックおよびブーストコンバータおよびモジュール、バック/ブーストコンバータ、LDO、およびContinuaスーパーキャパシタバックアップ電源コントローラを実装
  • ブレッドボード上への実装用の0.100インチ(2.54mm)ヘッダピンストリップに対応するボード設計
  • スルーホールによってベンチトップ機器への接続用のテストポイントに対応

製品の詳細

MAXESSENTIAL02EPエッセンシャル・アナログ効率的な電源ツールキットは、すぐに使えるボード上に製品を実装して提供されるため、直ちにテストおよびプロトタイプ作成が可能です。エッセンシャル・アナログ効率的な電源ツールキットは、バック、ブースト、バックブースト、LDO、およびContinua製品カテゴリの製品を備えています。また、このセレクションはnanoPowerスイッチングコンバータおよびモジュールオプションも備えています。
