製品概要

機能と利点

  • 使用が容易
    • 入力電圧:2.9V~5.5V
    • 可変出力:0.8V~3.3V
    • フィードバック精度:±1%
    • 出力電流:最大1A
    • 固定2MHzまたは4MHz動作
    • 100%デューティサイクル動作
    • 内部補償
    • 全セラミックコンデンサ
  • 高効率
    • 選択可能なPWMまたはPFM動作モード
    • シャットダウン電流:わずか0.1µA (typ)
  • 柔軟な設計
    • 内部ソフトスタートとプリバイアス起動
    • オープンドレインのパワーグッド出力(PGOOD端子)
  • 堅牢な動作
    • 過熱保護
    • 周囲動作温度:-40℃~+125℃ /ジャンクション温度:-40℃~+150℃
  • 堅牢
    • 落下、衝撃、および振動の規格に合格:JESD22-B103、B104、B111

製品概要

Himalayaシリーズの電圧レギュレータICおよびパワーモジュールは、より低温、小型、簡素な電源ソリューションを実現します。MAXM17623およびMAXM17624は高周波同期整流ステップダウンDC-DCコンバータモジュールで、MOSFET、補償部品、およびインダクタを内蔵し、2.9V~5.5Vの入力電圧範囲で動作します。MAXM17623およびMAXM17624は最大1Aの負荷電流に対応し、小型、低コストの入力および出力コンデンサの使用が可能です。出力電圧は0.8V~3.3Vに調整可能です。これらのモジュールは設計の複雑性、製造リスクを大幅に低減し、真のプラグアンドプレイ電源ソリューションを提供して、市場投入までの時間を短縮します。

MAXM17623およびMAXM17624モジュールは、安定状態動作でのピーク電流モード制御アーキテクチャを採用しています。入力突入電流を低減するために、これらのデバイスは固定1msのソフトスタート時間を提供します。両方のモジュールは選択可能なPWMまたはPFM動作モード(軽負荷時)を備えています。PWMモードが選択されている場合、MAXM17623は固定2MHzのスイッチング周波数で動作し、MAXM17624は固定4MHzのスイッチング周波数で動作します。MAXM17623は0.8V~1.5Vの出力電圧を提供し、MAXM17624は1.5V~3.3Vの出力電圧を提供します。

MAXM17623およびMAXM17624モジュールは薄型、小型10ピンuSLICパッケージ(2.6mm × 2.1mm × 1.3mm)で提供されます。

アプリケーション

  • バッテリ動作アプリケーション
  • 分散電源システム
  • 産業用センサーおよびプロセス制御
  • ポイントオブロード電源
  • 標準5Vレール電源

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

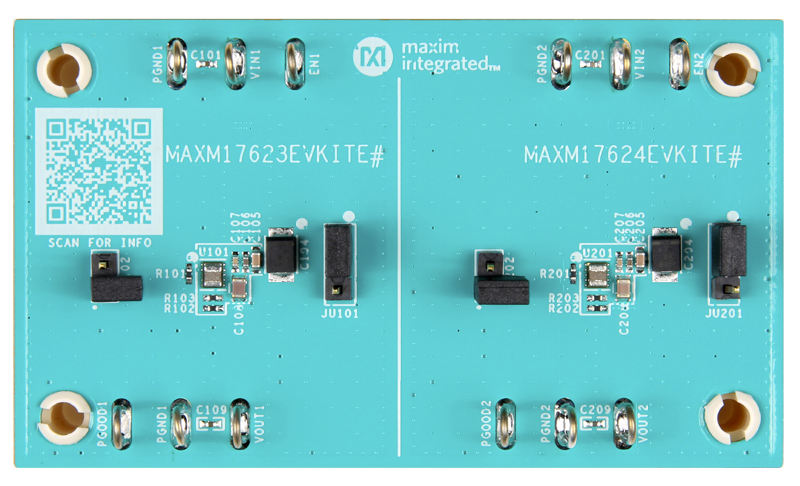

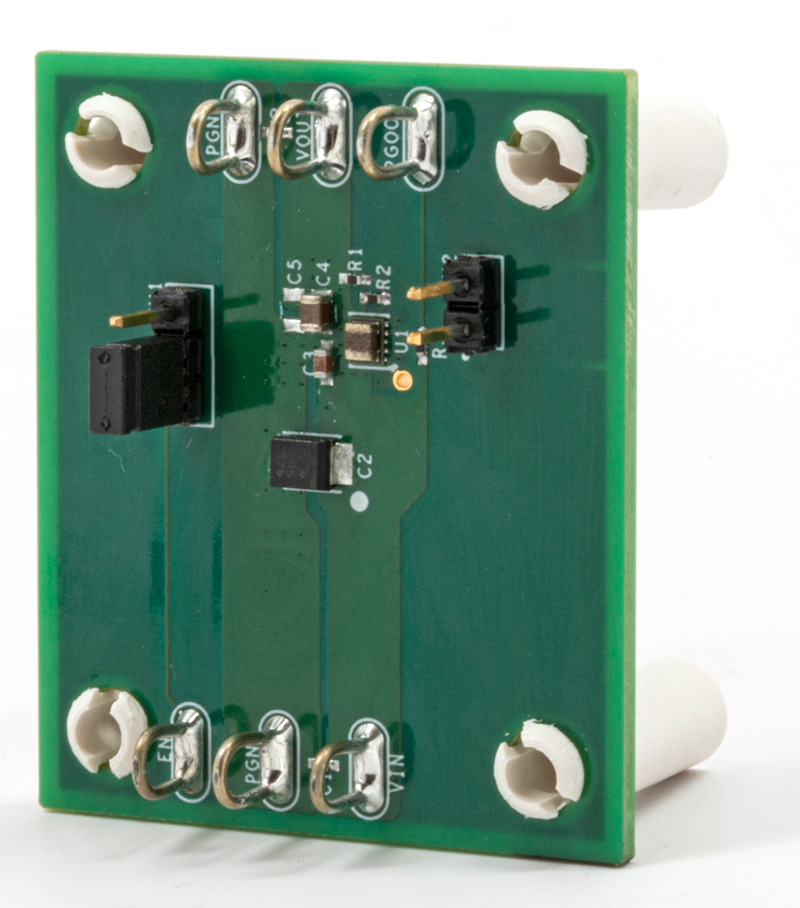

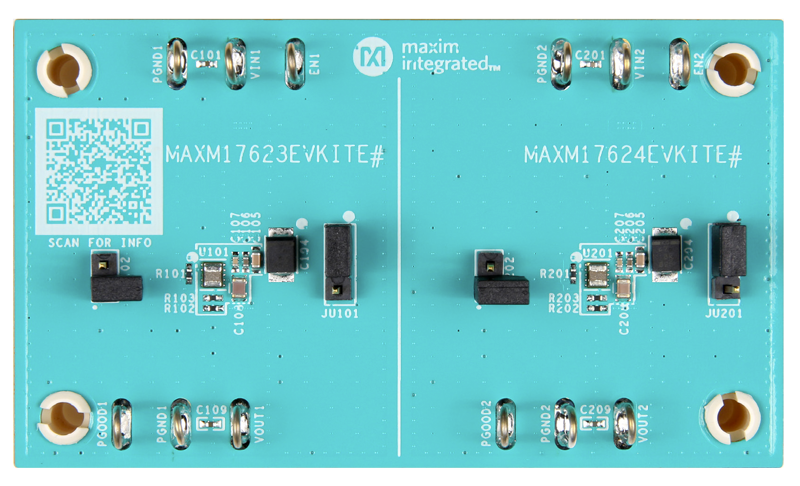

評価キット (4)
