MAXM17502
1A、60V高効率、DC-DCステップダウンパワーモジュール、インダクタ内蔵

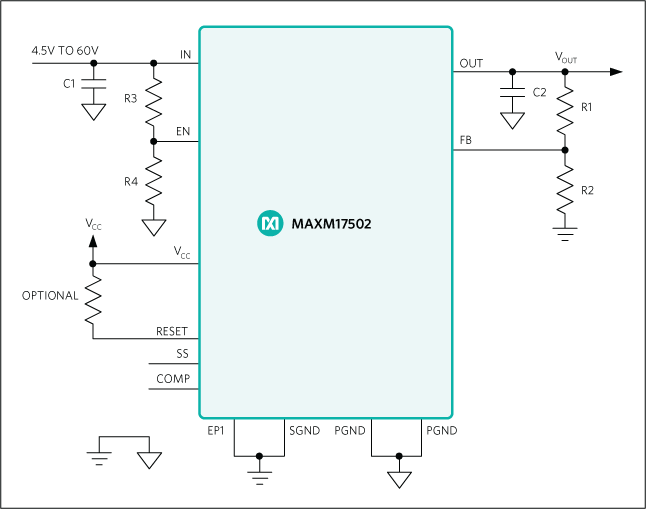

MAXM17502：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

MAXM17502EVKIT

5V出力電圧アプリケーションのMAXM17502の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 高集積ソリューション/シールドされたインダクタ内蔵
  • 広い入力範囲：12V～60V
  • プリセット出力電圧：5V
  • 出力電流：最大1A
  • 高効率：84% (VIN = 24V、VOUT = 5V、1.0A時)
  • スイッチング周波数：540kHz
  • イネーブル/UVLO入力、抵抗で設定可能なUVLOスレッショルド
  • 調整可能なソフトスタート時間
  • オープンドレインアクティブローRESET出力
  • 内部補償
  • 過電流および過熱保護
  • 薄型、表面実装部品
  • 鉛(Pb)フリーおよびRoHS準拠
  • 完全実装および試験済み

製品詳細

MAXM17502の評価キット(EVキット)は、高電圧、高効率、電流モード、同期整流ステップダウンDC-DCスイッチングパワーモジュールのMAXM17502の実証回路です。このEVキットは、広い12V～60Vの入力電圧範囲から5Vで最大1Aの負荷電流を提供するように設計されています。このEVキットは最適な540kHzのスイッチング周波数でスイッチングするため、高性能を維持しながら小型の部品およびソリューションサイズが可能です。このEVキットは高精度のイネーブル入力およびオープンドレインアクティブローのRESET出力信号を提供し、簡素で高信頼性の起動シーケンスを提供します。また、EVキットは、各種出力電圧の設定、調整可能な入力低電圧ロックアウト、および起動時の突入電流制御用のソフトスタート時間用の部品実装オプションも備えています。MAXM17502モジュールのデータシートは、このデバイスの詳細な解説が提供されており、デモ回路に変更を加える前に、評価キットのデータシートと併せて読んでおく必要があります。
