MAX9937

車載用バッテリ逆接続保護付き、電流検出アンプ

すべて表示 showmore-icon

-20V~+40Vのバッテリ逆接続およびロードダンプ保護付き電流検出アンプ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.33
機能
  • 逆バッテリおよびロードダンプ保護
    • -20V~+40V
  • 入力コモンモード範囲:+4V~+28V
  • 柔軟なEMIフィルタ
  • 低VOS:±1.2mV (max)
  • 低VOSドリフト:1µV/℃ (typ)
  • 消費電流:20µA
  • 3dB小信号帯域幅:350kHz
製品概要
show more Icon

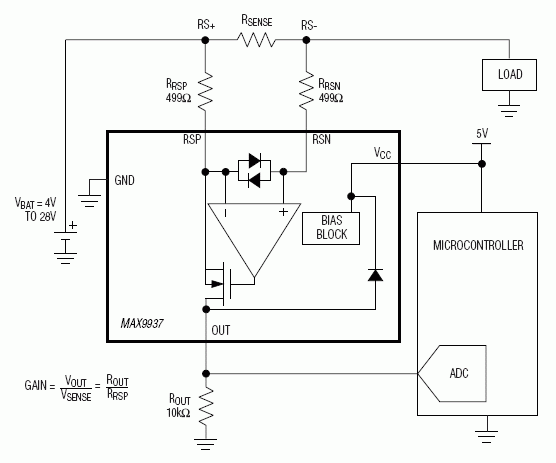

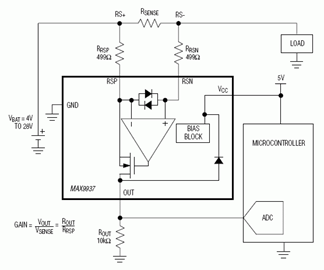

MAX9937は、片方向ハイサイド電流検出アプリケーション用に設計された小型の電流検出アンプです。このデバイスは、最大+40Vのロードダンプ保護、逆バッテリ保護、およびEMI/過渡性能のためのフィルタを含む、さまざまなアプリケーションの主要関心領域に対応します。

MAX9937は、わずか1µV/℃ (typ)の低温度ドリフトを備えた±1.2mV (max、+25℃時)の低入力オフセット電圧も特長とします。

MAX9937は5ピンSC70パッケージで提供され、-40℃~+125℃の温度範囲での動作が保証されています。

アプリケーション

  • バッテリ電流検出
  • ECU電流モニタ
  • ヒューズボックス電流検出

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.33

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX9937AXK+
  • HTML
  • HTML
MAX9937AXK+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9937EVKIT

MAX9937の評価キット

zoom

MAX9937EVKIT

MAX9937の評価キット

MAX9937の評価キット

機能と利点

  • バッテリ逆接続およびロードダンプ保護
    • -20V~+40V
  • 入力コモンモード範囲:+4V~+28V
  • 電源範囲:+2.7V~+5.5V
  • フレキシブルなEMIフィルタ
  • 鉛(Pb)フリーおよびRoHS準拠
  • 完全実装および試験済み

製品の詳細

MAX9937の評価キット(EVキット)は、片方向ハイサイド電流検出アプリケーション用に設計された電流検出アンプのMAX9937の評価に使用する実装および試験済みのPCBです。このEVキットは、ロードダンプ保護、バッテリ逆接続保護、およびEMIフィルタなど、トランジェントに耐えるMAX9937の適用性を実証します。

アプリケーション

  • 車載バッテリ電流検出
  • ECU電流モニタ
  • ヒューズボックス電流検出
