製品概要
機能と利点
- 単一電源で動作：1.8V～3.6V
- ステレオヘッドフォン出力：30mW (1.8V電源使用時)
- DirectDrive出力によって出力コンデンサ不要
- PSRR：91dB (1kHz)
- 最高40MHzまで任意のマスタクロックを入力可能
- 柔軟性の高いI²S対応ディジタルオーディオインタフェース
- I²Cヘッドフォンボリュームとミュート制御
- ステレオライン入力および出力
- クリックレス/ポップレス動作
- 2線式(I²C)対応の制御インタフェース
- 28ピンTQFNパッケージで提供

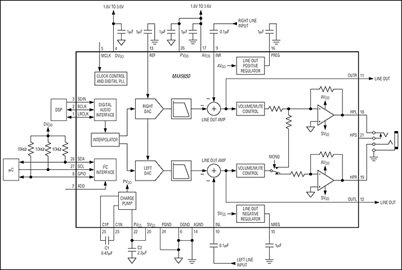

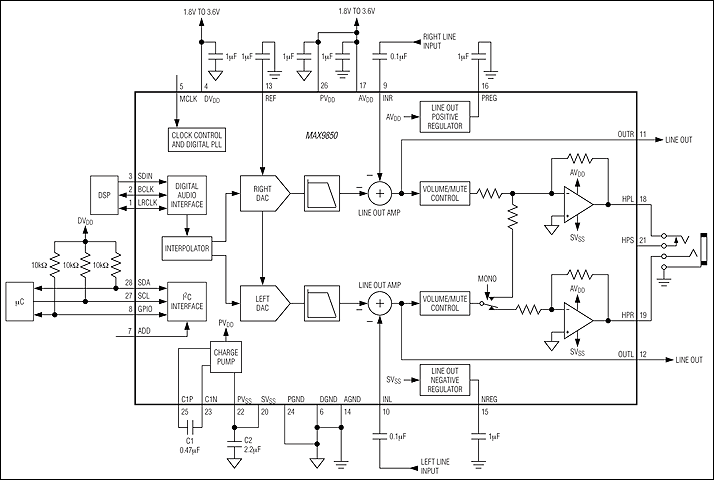

製品概要
MAX9850は、DirectDriveヘッドフォンアンプを内蔵した低電力、高性能のステレオオーディオDACです。MAX9850は、携帯電話、MP3およびポータブルDVDプレーヤといった携帯デバイスの基板面積および性能要件に適合するように設計されています。
MAX9850では、マキシムのDirectDriveヘッドフォンテクノロジが採用され、単一電源からグランドにバイアスされたアナログオーディオ出力が生成されます。これによって、大型の出力コンデンサを使用せずにアンプ出力からヘッドフォンを直接駆動することができます。この機能によって、基板面積が節約され、クリック/ポップノイズ抑制が強化され、さらに低周波(バス)応答が向上します。このアーキテクチャでは、DC電圧にバイアスされるヘッドフォンジャックが不要であるため、従来の接地シャーシ設計が可能となります。
MAX9850の柔軟性の高いクロッキング回路は、最大40MHzまでの使用可能なあらゆるシステムクロックを利用することができるため、外付けのPLLや複数の水晶発振器は不要です。このDACでは、マスタモードとスレーブモードの両方で8kHz～48kHzの幅広いサンプルレートがサポートされているため、MAX9850は現在最も使いやすく、最も汎用性の高いオーディオDACとなっています。また、MAX9850は、任意の整数オーバサンプリング比で従来のシンクロナスDACと同様に動作することができます。
このオーディオDACは、左揃えまたは右揃えのオーディオデータをサポートする柔軟性の高い3線式インタフェース経由で入力データを、またはI²S対応のオーディオデータを受信します。アナログオーディオとディジタル入力ストリームをミックスするか、もしくはヘッドフォン出力を直接駆動するために、ステレオオーディオライン入力が用意されています。モード設定、ヘッドフォンアンプのボリューム制御、およびヘッドフォンとライン出力のシャットダウンは、I²C対応の2線式インタフェース経由でプログラミングします。
MAX9850は、-40℃～+85℃の拡張温度範囲での動作が保証され、28ピンTQFNパッケージ(5mm x 5mm x 0.8mm)で提供されます。
ソフトウェアドライバを請求する(English only)
アプリケーション
- 携帯電話/スマートフォン
- MP3/ポータブルマルチメディアプレーヤー
- ポータブルDVDプレーヤー
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
MAX9850 Reliability Data1/12/2023
-
パルス酸素濃度計の設計におけるセンサー性能とSN比を向上11/22/2010
-
オーディオDACの性能調査7/11/2006
-
MAX9217/MAX9218ビデオリンクでのオーディオデータの伝送12/28/2005
ツールおよびシミュレーション
Software Development
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX9850ETI+ | 材料宣誓書（MD） | 信頼性データ | 28-LFCSP-5X5X0.75 | |
| MAX9850ETI+T | 材料宣誓書（MD） | 信頼性データ | 28-LFCSP-5X5X0.75 | |
| ウェハ・ファブリケーション・データ | MAX9850 Reliability Data |
