MAX9710

製造中

シャットダウン付き、3W、モノラル/ステレオBTLオーディオパワーアンプ

業界最高レベルのPSRRを特長とする、シャットダウン付き、3Wモノラル/ステレオBTLオーディオパワーアンプ

データシート (Rev. 3)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 3Wを3Ωに出力(1% THD+N)
  • 4Wを3Ωに出力(10% THD+N)
  • 業界最高の超高PSRR：100dB
  • PC99/01準拠
  • クリック/ポップノイズ抑制
  • 低THD+N：0.005%
  • 低自己消費電流：7mA
  • 低電力シャットダウンモード：0.5µA
  • ミュート機能
  • 小型20ピンTQFN (5mm x 5mm x 0.8mm)

MAX9710/MAX9711は、ステレオ/モノラル、3Wブリッジ接続負荷(BTL)オーディオパワーアンプです。これらのデバイスはPC99/01に準拠し、4.5V～5.5Vの単一電源で動作し、業界最高の100dBのPSRRが特長です。この超高PSRRによってこれらのデバイスはコストのかかる電源調整を追加せずにノイズの多い電源で動作することができます。0.005%の超低THD+Nによって、クリーンで低歪みのオーディオ信号の増幅を実現し、クリック/ポップノイズ抑制によって、電源オンオフ時の可聴トランジェントを除去します。省電力機能として、(スピーカのDC電流を最小に抑える) 2mVのVOS、7mAの低消費電流、および0.5µAのシャットダウンモードなどがあります。ミュート機能によって、出力を瞬時にイネーブルまたはディセーブルすることができます。

これらのデバイスはサーマル過負荷保護を備え、-40℃～+85℃の拡張温度範囲での動作が保証され、放熱効果に優れるパッケージで提供されます。MAX9710は、20ピンTQFNパッケージ(5mm x 5mm x 0.8mm)で提供されます。MAX9711は、12ピンTQFNパッケージ(4mm x 4mm x 0.8mm)で提供されます。

アプリケーション

  • フラットパネルPCディスプレイ
  • フラットパネルTV
  • 汎用オーディオ
  • ノートブックコンピュータ
  • パワースピーカ
  • 双方向無線
MAX9710
シャットダウン付き、3W、モノラル/ステレオBTLオーディオパワーアンプ

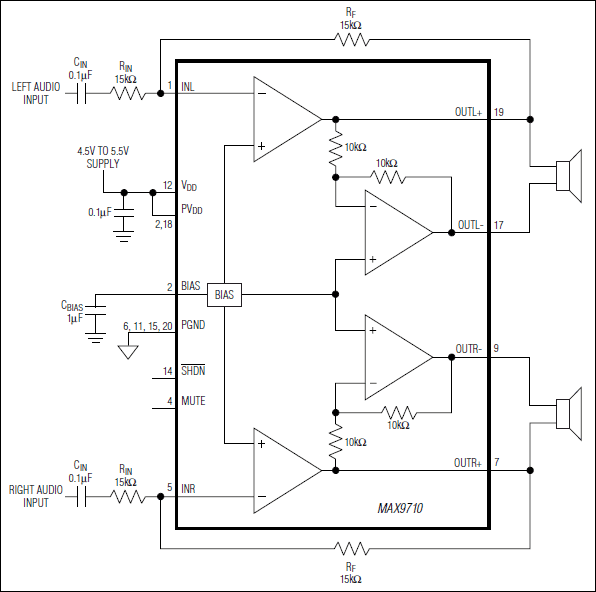

MAX9710：ファンクションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX9710EVKIT

MAX9710の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 単一電源動作：4.5V～5.5V
  • 3Wを3Ω負荷に供給(1% THD+N)
  • 4Wを4Ω負荷に供給(10% THD+N)
  • 低THD+N：0.005% (1kHz時)
  • 業界最高の超高PSRR：100dB
  • 低自己消費電流：7mA
  • 低電力シャットダウンモード：0.5µA
  • ミュート機能
  • クリック/ポップノイズ抑制
  • 完全実装および試験済みの表面実装基板

製品詳細

MAX9710の評価キット(EVキット)は、完全実装および試験済みの表面実装回路基板で、ステレオ3Wブリッジ接続負荷(BTL)オーディオパワーアンプのMAX9710を評価することができます。MAX9710の評価キットは4.5V～5.5Vの単一電源で動作するように設計され、0.5µAのシャットダウンモード、およびMAX9710のBTL出力をすばやく有効または無効にするミュート(MUTE)機能を備えています。

アプリケーション

  • フラットパネルPCディスプレイ
  • フラットパネルTV
  • 汎用オーディオ
  • ノートブックコンピュータ
  • パワースピーカ
  • 双方向無線
MAX9710EVKIT
MAX9710の評価キット
