MAX9669

製造中

TFT LCD用MTP内蔵、10ビットプログラマブルガンマリファレンスシステム

10ビットDAC分解能、および不揮発性メモリを提供するMTPメモリ、外部EEPROMが不要

データシート (Rev. 4)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 16チャネルのガンマ補正、10ビット分解能
  • VCOMドライバ
  • MTPメモリ内蔵
  • 設定可能なVCOM制限値
  • ガンマチャネルのピーク電流：200mA
  • VCOMチャネルのピーク電流：600mA
  • セトリング時間：1µs

MAX9669は、TFT LCDのガンマ補正用の16個の電圧リファレンスとVCOM用の1個の電圧リファレンスを出力します。各ガンマリファレンス電圧は、10ビットのデジタル-アナログコンバータ(DAC)および安定な電圧を保証するためのバッファを備えています。VCOMリファレンス電圧は専用の10ビットDACとアンプを備え、クリティカルなレベルおよびパターンが表示されるときに安定した電圧を保証します。MAX9669は複数回のプログラムが可能な(MTP)メモリを内蔵し、チップにガンマおよびVCOM値を格納して、外付けのEEPROMを不要にします。MAX9669は、内蔵の不揮発性メモリへの最大100回までの書込み操作をサポートします。

ガンマ出力は200mAのピーク過渡電流を駆動し、1µs以内に処理することができます。VCOM出力は600mAのピーク過渡電流を供給し、また1µs以内に処理することができます。アナログ電源電圧の範囲は9V～20Vで、デジタル電源の範囲は2.7V～3.6Vです。

ガンマ値とVCOMの値はI²Cインタフェースを通してレジスタに設定されます。

アプリケーション

  • TFT LCD
MAX9669
TFT LCD用MTP内蔵、10ビットプログラマブルガンマリファレンスシステム

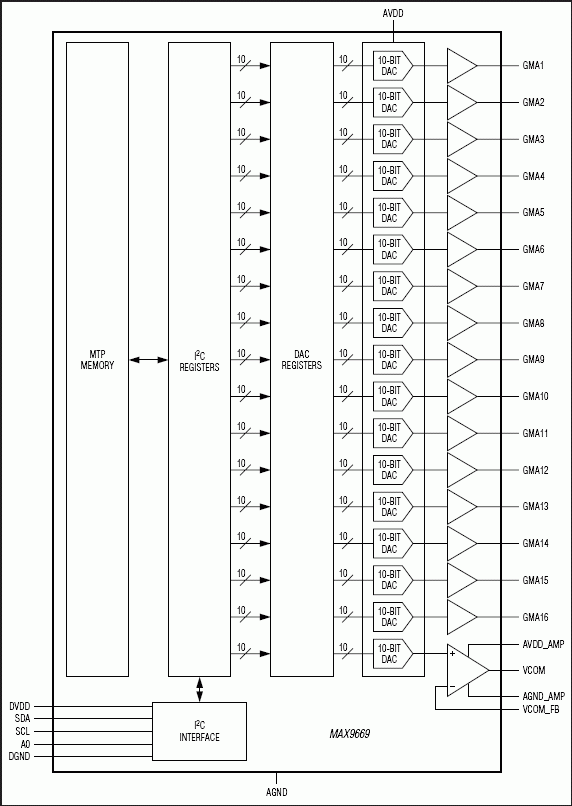

MAX9669：ファンクションダイアグラム
