特長
- 伝搬遅延：500ps
- 伝搬遅延のばらつき：30ps
- トラッキング周波数：4Gbps
- 入力電源範囲：-2.2V～+3V (+5V/-5.2V電源)
- 入力電源範囲：-1.2V～+4V (+6V/-4.2V電源)
- 差動ECL出力(MAX9600)
- 差動PECL出力(MAX9601/MAX9602)
- ラッチイネーブル(MAX9600/MAX9601)
- 可変ヒステリシス(MAX9600/MAX9601)
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
MAX9600/MAX9601/MAX9602は超高速コンパレータで、超低伝搬遅延(500ps)が特長です。これらのデュアル/クワッドコンパレータは伝搬遅延スキュー(10ps)を最小限に抑え、伝搬遅延のばらつきを低く(30ps)設計しています。以上の機能によって、これらのデバイスは、ナローパルスの高忠実度トラッキングとタイミングのばらつきが重要なアプリケーションに最適です。

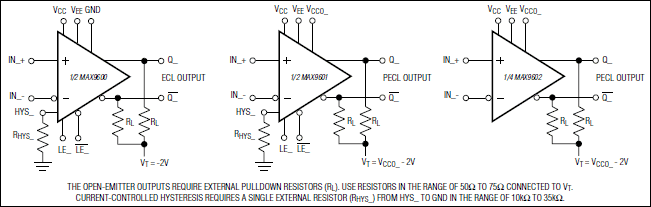

差動入力段は、(VEE + 3V)～(VCC - 2V)のコモンモード範囲で幅の広い信号を受け入れます。出力はコンプリメンタリディジタル信号で、ECL/PECL システムに対応し、50Ω終端の伝送ラインを直接駆動するのに十分な電流を供給します。
MAX9600/MAX9601は、それぞれラッチイネーブル(LE_、アクティブローLE_)とヒステリシス(HYS_)を内蔵するデュアルチャネルECL/PECL出力コンパレータです。コンプリメンタリラッチイネーブル制御により、トラッキング、トラックホールド、またはサンプルホールドの動作モードが可能になります。このラッチイネーブルをMAX9600では標準ECLロジックで、MAX9601ではPECLロジックで駆動することができます。MAX9602は、クワッドチャネルPECL出力コンパレータで、狭い基板面積での高密度パッケージングに最適です。
MAX9600/MAX9601は20ピンTSSOPパッケージで、MAX9602は24ピンTSSOPパッケージで提供されます。MAX9600/MAX9601/MAX9602は、-40℃～+85℃の温度範囲での動作が保証されています。
アプリケーション
- 高速計測
- 高速トリガリング
- ラインレシーバ/信号回復
- スコープ/ロジックアナライザ・フロントエンド
- スレッショルドおよびピーク検出
- VLSIおよび高速メモリ用ATE
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX9600
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
すべて
-
English
-
中国語
-
日本語
データシート
3
信頼性データ
1
160.77K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX9600EUP+ |
Thin Shrink Small-Outline Package
|
|
|
| MAX9600EUP+T |
Thin Shrink Small-Outline Package
|
|
- MAX9600EUP+
- ピン／パッケージ図
-
Thin Shrink Small-Outline Package
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX9600EUP+T
- ピン／パッケージ図
-
Thin Shrink Small-Outline Package
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 11, 2018
- 1754N
ASSEMBLY
MAX9600EUP+
製造中
MAX9600EUP+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
12 11, 2018
- 1754N
ASSEMBLY
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX9601EVKIT
MAX9601の評価キット
製品の詳細
MAX9601の評価キット(EVキット)は、デュアルチャネルPECL出力コンパレータのMAX9601を評価する完全実装および試験済み表面実装PCBです。このEVキットは、ナローパルスの高忠実度トラッキングの際のMAX9601の性能を評価し、その低伝搬遅延および遅延分散に適合させるために使用することができます。差動入力段は、(VEE + 3V)～(VCC - 2V)のコモンモード範囲で幅広い信号を受け付けます。各出力は、50Ω入力オシロスコープ上のPECLシリアルデータ出力を観察するために必要な相補的なディジタル信号です。この基板にはレイアウトオプションも用意されており、出力終端を、+5V PECLおよびハイインピーダンスまたはAC結合レベル変換などの代替の出力終端に容易に変更できます。このEVキットは、相補的なラッチイネーブル制御入力を制御するための試験ポイントを備えています。このEVキットは、MAX9601の調整可能なヒステリシス機能の評価用の抵抗実装スペースも用意しています。
アプリケーション
- 高速計測
- 高速トリガリング
- ラインレシーバ/信号回復
- スコープ/ロジックアナライザ・フロントエンド
- スレッショルドおよびピーク検出
- VLSIおよび高速メモリ用ATE
評価用キット1
ツールおよびシミュレーション 1
SPICEモデル 1
SPICEモデル
