MAX9164
製造中止3.3V、シングルLVDSドライバ/レシーバ
製品情報
- 動作電圧：3.3V
- DS90LV019と比べて35%低電力
- データ信号速度：200Mbps
- ±1Vのコモンモード範囲
- レシーバ感度：±100mV
- フロースルーピン配置
- 入力のオープン時にレシーバ出力をハイに設定

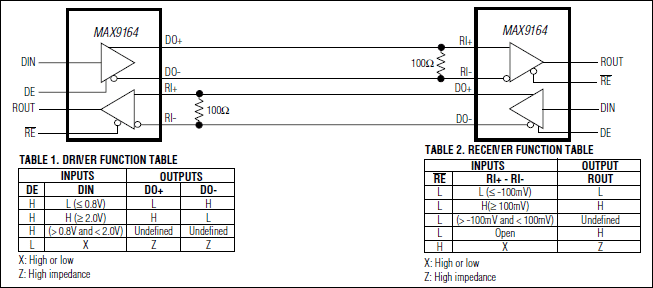

MAX9164は高速LVDSドライバ/レシーバで、特に低電力ポイントトゥポイントアプリケーション向けに設計されています。MAX9164は3.3Vの単一電源で動作し、DS90LV019とピンコンパチブルです。このデバイスは、独立した差動ドライバとレシーバを備えています。
MAX9164のドライバ出力は電流制御設定によって、3.1mAのドライブ電流を供給します。このドライバはシングルエンド入力を受け入れ、インピーダンスが約100Ω に制御された媒体を通じて最大200Mbpsの速度でLVDS信号に変換します。伝送媒体は、プリント基板パターンまたはケーブルを使用することができます。イネーブルロジック入力のDEを使って、ドライバをイネーブルまたはディセーブルにすることができます。
MAX9164のレシーバは最低100mVの差動入力を検出し、最大200Mbpsの速度でシングルエンド出力に変換します。イネーブルロジック入力の/REを使って、レシーバをイネーブルまたはディセーブルにすることができます。入力および出力は、ANSI TIA/EIA-644 LVDS規格に準拠しています。MAX9164は14リードSOPおよびTSSOPパッケージで提供され、-40℃～+85℃の温度範囲での動作が保証されています。
アプリケーション
- アッド/ドロップマルチプレクサ
- バックプレーンインターコネクト
- 携帯電話基地局
- クロック分配
- デジタルクロスコネクト
- DSLAMバックプレーン
- ネットワークルータおよびスイッチ
ドキュメント
これは最新改訂バージョンのデータシートです。
ハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| インターフェース・トランシーバ 1 | ||
| MAX9163 | 製造中止 | Bus LVDS 3.3Vシングルトランシーバ |
