製品概要

機能と利点

  • 超小型µMAXパッケージ:高さ僅か1.11mm
  • 入力電圧範囲:2.7V~5.5V
  • プログラマブル電流リミット
  • 低自己消費電流:13µA (VIN = 3.3V)、0.1µA (スイッチオフ)
  • サーマルシャットダウン
  • /FAULTインジケータ出力
  • オン抵抗:
    • 0.12Ω (MAX891L)
    • 0.25Ω (MAX892L)

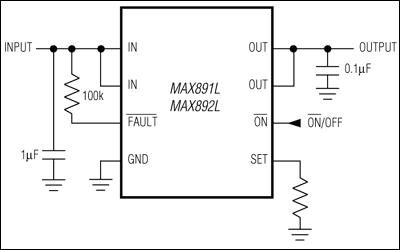

製品概要

MAX891L/MAX892Lは、ハイサイド負荷スイッチングアプリケーション用のスマート低電圧PチャネルMOSFETパワースイッチです。これらのスイッチは2.7V~5.5Vの入力電圧で動作するため、3Vおよび5V機器のいずれにも最適です。内部電流制限回路によって入力電源を過負荷から保護します。過熱保護機能により、電力消費とジャンクション温度を制限します。

MAX891L/MAX892Lの最大電流リミットは、それぞれ500mAおよび250mAです。スイッチに流れる電流のリミットは、SETとグランドの間の抵抗により設定されます。スイッチがオンの時の自己消費電流は、13µAという低さになっています。スイッチがオフの時は、自己消費電流が0.1µAまで低下します。

MAX891L/MAX892Lは、8ピンµMAX®パッケージで提供されています。

アプリケーション

  • アクセスバススロット
  • PCMCIAスロット
  • ポータブル機器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
