製品概要

機能と利点

  • 小型実装面積(16ピンQSOPは8ピンSOと同サイズ)
  • 低抵抗:3Vで45mΩ
  • 精度±21%のユーザ設定電流リミット
  • 自己消費電流:12µA (typ)
  • シャットダウン電流:0.01µA (typ)
  • スイッチオフ時の出力へのリーク電流:0.04µA (typ)
  • 入力範囲:2.7V~5.5V
  • サーマルシャットダウン
  • アクティブローFAULT出力

製品概要

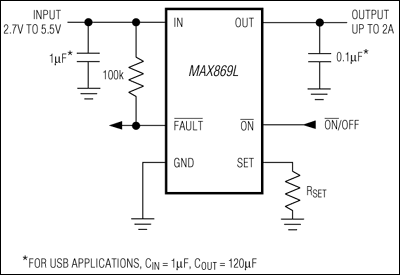

MAX869Lは、正確なユーザ設定電流制限および低オン抵抗特性を備えたPチャネル負荷スイッチです。本スイッチは電流を制限することで、電源を短絡およびサージから保護し、システム電源電圧の低下を防ぎます。入力電圧範囲は2.7V~5.5Vです。

MAX869Lはロジック信号で制御される2A、45mΩのスイッチを備えています。電流制限精度は±21%となっており、抵抗1つで400mA~2.4Aの範囲に設定できます。

本デバイスは自己消費電流が12µAと小さく、シャットダウン中は2µA (max)まで低減します。また、サーマルシャットダウン保護機能、および過電流または過熱状態を知らせるロジック信号出力ピン(アクティブローFAULT)を持っています。

アプリケーション

  • ハンドヘルド機器(PDA、パームトップ)
  • ノートブックコンピュータ
  • パームトップコンピュータ
  • パーソナルコミュニケータ
  • ポータブル医療機器
  • ユニバーサルシリアルバス(USB)
