製品概要
機能と利点
- 3.25MHzのスイッチングLi+/Li-Polyバッテリチャージャ
- JEITAバッテリ温度モニタによって充電電流と終端電圧を調節
- 4.2V ±0.5%バッテリ安定化電圧(ご要望に応じて代替の4.1Vターゲットが使用可能)
- 調節可能な完了電流スレッショルド
- 10mA～200mAで調節可能
- 精度：±1mA (10mAの場合)
- 高効率および低発熱
- 2.0mm x 1.6mmインダクタを使用
- 正および負入力電圧保護(±22V)
- 動作範囲：+20V (max) (ご要望に応じて代替のOVLO範囲が使用可能)
- バッテリなしの動作をサポート
- フォルトタイマー
- 充電ステータス出力
- 2.44mm x 2.67mm x 0.64mmパッケージ
製品概要

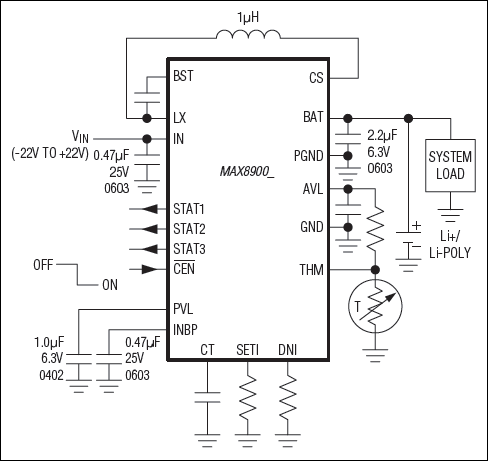

MAX8900_は、1セルリチウムイオン(Li+)またはリチウムポリマ(Li-Poly)バッテリ用の高周波スイッチモードチャージャです。この製品は、最大1.2Aの電流を3.4V～6.3V (MAX8900A/MAX8900C)または3.4V～8.7V (MAX8900B)のバッテリに供給します。3.25MHzのスイッチモードチャージャは、部品サイズと熱を最小限に抑えるため、ヘッドセットやウルトラポータブルメディアプレーヤーなどの小型ポータブル機器に最適です。
いくつかの機能によって、MAX8900_は高信頼性システムに最適です。MAX8900_は、±22Vの入力電圧に対して保護されます。バッテリ保護は、低電圧予備電流、充電フォルトタイマー、ダイ温度監視、およびバッテリ温度監視を備えています。バッテリ温度監視は、リチウムイオン2次バッテリの安全使用に関するJEITA*規格の規定に従って、充電電流と終端電圧を調節します。
充電パラメータは、外付け部品によって容易に調節可能です。1つの外付け抵抗が、充電電流を50mA～1200mAに調節します。もう1つの外付け抵抗は、10mA～200mAの予備電流および充電完了電流スレッショルドを調節します。完了電流スレッショルドは、非常に高精度で、10mAレベルにおいて±1mAを得ることができます。充電タイマーは、外付けコンデンサによって調節可能です。
MAX8900_は、0.4mmピッチ、2.44mm x 2.67mm x 0.64mmのWLPパッケージで提供されます。
アプリケーション
- デジタルカメラ
- eブック
- GPS、PND
- ヘッドセットおよびメディアプレーヤー
- スマートフォン
- USB充電
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
