製品概要
機能と利点
- 保証出力電流：1A
- COUT = 1µFで安定
- 低ドロップアウト：200mV (1A)
- 出力電圧精度：±1%
- 固定+5V、+3.3V、+2.5V、+1.8V、+1.0Vまたは可変+0.8V～+5.0V
- PSRR：54dB (100kHz)
- 可変ソフトスタート
- リセット出力：3ms
- フの字出力電流リミット
- サーマル過負荷保護
- パッケージ：大電力16ピンTSSOP (1.5W)
- SOT223よりも30%小型(高さ僅か1.1mm)
製品概要

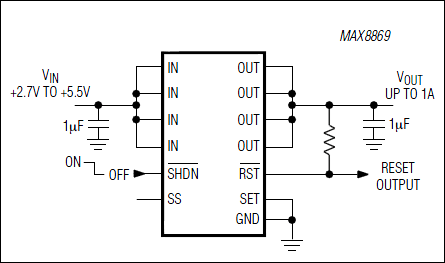

MAX8869は、+2.7V～+5.5V入力で動作し、200mVの低ドロップアウトで負荷電流1Aを保証する低ドロップアウトリニアレギュレータです。高精度(±1%)出力電圧は+5V、+3.3V、+2.5V、+1.8V、+1.0V固定、あるいは外付抵抗分圧器を使用して+0.8V～+5Vの可変にすることができます。
MAX8869はMicrocap®技術を使用しているため、小さな1µF出力コンデンサだけで安定動作します。内部PMOSパストランジスタにより、消費電流を僅か500µAに低減できるため、このレギュレータはネットワーク、テレコムハードウェアおよびバッテリ駆動機器に最適です。その他の特長としては、ソフトスタート、低電力シャットダウン、短絡保護およびサーマルシャットダウン保護機能が挙げられます。
MAX8869は1.5W、16ピンTSSOPパッケージ(SOT223よりも30%小型、高さ僅か1.1mm)で提供されています。
アプリケーション
- 携帯電話基地局
- ネットワーク機器
- ノートブックコンピュータ
- パンソナルコンピュータ
- テレコムハードウェア
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
おすすめ製品
MAX8869 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX8869EUE10+ | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX8869EUE10+T | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX8869EUE18+ | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX8869EUE18+T | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX8869EUE25+ | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX8869EUE25+T | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX8869EUE33+ | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX8869EUE33+T | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX8869EUE33/GG8 | 材料宣誓書（MD） | 信頼性データ | N/A | |
| MAX8869EUE50+ | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| MAX8869EUE50+T | 材料宣誓書（MD） | 信頼性データ | 16-TSSOP_4.4_EP-4.4_MM | |
| ウェハ・ファブリケーション・データ | MAX8869 Reliability Data |
