製品概要
機能と利点
- 大出力電流:300mA
- 低出力電圧ノイズ:60µVRMS
- 低ドロップアウト電圧:200mA出力で105mV
- 無負荷時の低消費電流:120µA
- サーマル保護および短絡保護
- バッテリ逆挿入保護
- 10nAロジック制御シャットダウン
- アクティブローFAULTインジケータ
- パッケージ:小型省スペースµMAX (最大高さ1.1mm)
- 省スペース、省コストの小型2.2µF出力コンデンサ

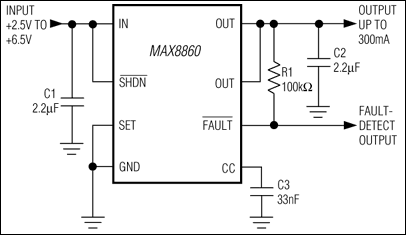

製品概要
MAX8860は+2.5V~+6.5Vの入力電圧範囲で動作する300mA出力保証の低ドロップアウト電圧のリニアレギュレータです。標準出力ノイズは60µVRMS、標準ドロップアウト電圧は200mAで105mVとなっています。6つの固定出力電圧(+1.8V、+2.5V、+2.77V、+2.82V、+3Vおよび+3.3V)の他に、Dual Mode™機能により、+1.25V~+6.5Vの可変出力レギュレータとして構成することもできます。
内部PチャネルMOSFETパストランジスタを使用して設計されたMAX8860は、消費電流が120µAと小さくなっています。出力が安定化範囲を外れると、出力障害検出回路がそのことを知らせます。その他の特長としては、10nAのロジック制御シャットダウンモード、短絡およびサーマルシャットダウン保護、並びにバッテリ逆挿入保護等が挙げられます。MAX8860は、超小型8ピンµMAX®パッケージで提供されています。
アプリケーション
- DSPコア電源
- エレクトロニックプランナ
- ハンドヘルド機器(PDA、パームトップ)
- パームトップコンピュータ
- PCMCIAカード
- ワイヤレス端末
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
