製品の詳細

  • 95%効率の同期整流DC-DCコンバータ
  • 90%効率の昇降圧動作
  • 最大85%効率、高電圧DC-DCコンバータ
  • 2つのAAバッテリから直接動作するインバータ
  • 全チャネルに内部補償
  • すべてのステップアップコンバータにTrue Shutdown™
  • 過負荷保護
  • 立上りの短絡保護
  • 突入電流を制御するソフトスタート
  • 100%のデューティサイクルのステップダウンコンバータ
  • 最大6個の白色LED用、安定化された電流出力
  • WLED電流のPWM調光
  • 27Vまで調整可能なLED過電圧保護
  • CCD用トランス不要の反転コンバータ
  • スイッチング周波数：2MHz ±2.5%
  • シャットダウン消費電流：1µA
  • CCD電圧シーケンシング
  • 全パワーMOSFET内蔵
  • SDOKパワーOKインジケータ
MAX8857A
超小型、全MOSFET内蔵、7チャネル、2 AA、DSC用PMIC

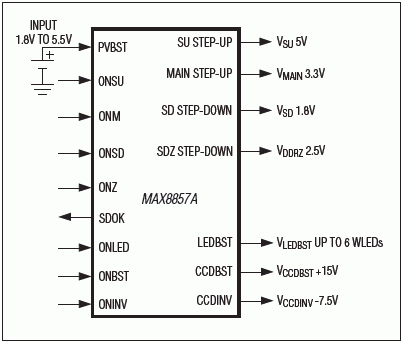

MAX8857A：標準動作回路
