MAX8680

超小型5mm x 5mmのTQFNパッケージ、超小型、完全内蔵MOSFET、7チャネルDSC PMIC

すべて表示 showmore-icon

業界最小、7チャネルDSC電源ソリューション

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 効率95%同期整流DC-DCコンバータ
  • 効率90%昇降圧動作
  • CCD、LCD、WLED、および/またはOLED用効率85% DC-DCコンバータ
  • すべてのチャネルで内部補償
  • すべてのステップアップコンバータでTrue Shutdown
  • 過負荷保護
  • ソフトスタートによる立上り電流の制御
  • ステップダウンコンバータでドロップアウト動作(デューティサイクル:100%)
  • 最大6つの白色LEDに安定化電流出力
  • WLED電流のPWM調光
  • 最大27Vの調整可能なLED過電圧保護
  • CCD用、トランスが不要な反転コンバータ
  • 低電圧チャネル用、2MHzのスイッチング周波数
  • スイッチング周波数精度:±2.5%
  • シャットダウン消費電流:1µA
  • コアおよびメイン出力用、立上り電圧トラッキング
  • すべてのパワーMOSFETを内蔵
  • アクティブローSDOKパワーOKインジケータ
製品概要
show more Icon

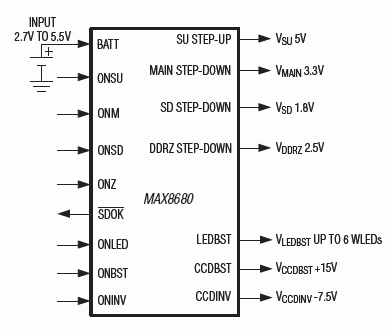

高効率、全機能内蔵電源ソリューションのMAX8680は、ディジタルスチルカメラ(DSC)およびディジタルビデオカメラ(DVC)向けに設計されています。このデバイスは、最大95%の効率の、7個のオンチップパワーMOSFET DC-DCコンバータを備えており、DSCシステムのすべての重要な電源に電力を供給します。各コンバータは、True Shutdown™と内部補償も特長としており、外付け部品点数を最小限に抑えます。7つのDC-DCコンバータ出力は以下の通りです。

  • ステップアップ同期整流DC-DCコンバータ(SU)。MAX8680はVSUからブートストラップ。
  • DSP I/O電源電圧用、メイン同期整流ステップダウンDC-DCコンバータ(M)
  • DSP DDR電源電圧用、DDRZ同期整流ステップダウンDC-DCコンバータ(Z)
  • DSPコア電源電圧用、低電圧(最低1V)同期整流ステップダウンDC-DCコンバータ(SD)
  • 白色LED (WLED)用に電流レギュレーションおよびPWM調光制御(LEDBST)を備えた、高電圧、ステップアップDC-DCコンバータ
  • CCDイメージャまたは正のLCDバイアス電源用、高電圧ステップアップDC-DCコンバータ(CCDBST)
  • CCDイメージャまたは負のLCDバイアス電源用、トランスの不要な反転DC-DCコンバータ(CCDINV)
MAX8680は、CCDBSTおよびCCDINVコンバータについて独立/同時のパワーオンシーケンスを備えています。CCDBSTをCCDINVより先に立ち上げるパワーオンシーケンスのプリセットについてはお問い合わせください。MAX8680は、1セルリチウムイオン(Li+)バッテリ、2つの単3電池、またはデュアルバッテリ設計で動作し、5mm x 5mmの40ピンTQFNパッケージで提供されます。MAX8680は、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • DSCおよびDVC
  • GPSナビゲーションシステム
  • PDAおよびポータブルメディアプレーヤー
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8680EVKIT

MAX8680の評価キット

zoom

MAX8680EVKIT

MAX8680の評価キット

MAX8680の評価キット

機能と利点

  • 効率95%同期整流DC-DCコンバータ
  • 効率90%昇降圧動作
  • CCD、LCD、WLED、および/またはOLED用、効率85% DC-DCコンバータ
  • すべてのチャネルで内部補償
  • すべてのステップアップコンバータでTrue Shutdown
  • 過負荷保護
  • ソフトスタートによる立上り電流の制御
  • すべてのステップダウンコンバータでドロップアウト動作(デューティサイクル:100%)
  • 最大6個つの白色LEDに安定化電流出力
  • WLED電流のPWM調光
  • 27Vまでの設定可能LED過電圧保護
  • CCD用、トランスが不要なインバータ
  • 低電圧チャネル用、2MHzのスイッチング周波数
  • シャットダウン消費電流:1µA
  • コアおよびメイン出力用、立上り電圧トラッキング
  • すべてのパワーMOSFETを内蔵
  • アクティブローSDOKパワーOKインジケータ
  • 5mm x 5mm x 0.8mmの40ピンTQFNパッケージ
  • 完全実装および試験済み

製品の詳細

MAX8680の評価キット(EVキット)は、パワーマネージメントICのMAX8680を評価する完全実装および試験済みプリント回路基板(PCB)です。MAX8680は、2.7V~5.5Vの入力に対応し、ディジタルスチルカメラ(DSC)およびディジタルビデオカメラ(DVC)に完全な電源ソリューションを提供します。この製品は、最大95%の効率で7つのオンチップパワーMOSFET DC-DCコンバータを備えており、DSCシステムのすべての重要な電源に電力を供給します。すべてのステップアップコンバータは、True Shutdown™および内部補償も備えており、外付け部品点数を最小限に抑えます。

アプリケーション

  • DSCおよびDVC
  • GPSナビゲーションシステム
  • PDAおよびポータブルメディアプレーヤー
