MAX8811

ブーストダイオード内蔵、高速、デュアルフェーズドライバ

高ゲート駆動力によって超高速立上りおよび立下り時間が実現、設計者は低コスト(高ゲート能力) MOSFETを使用、または大電流アプリケーションで複数の並列MOSFETを駆動可能

Viewing:

製品情報

デュアルフェーズ、同期バック(降圧)ドライバ
ブートストラップダイオード内蔵
最大システム入力電圧：26V
ピークゲート駆動電流：6A
フェーズ当り30A可能
0.4Ω/0.9Ωローサイド、0.7Ω/1.0Ωハイサイドドライバ(typ)
3000pFの負荷で11ns (typ)の立上り/立下り時間
アダプティブなデッドタイム制御
ユーザ設定可能の遅延時間
シャットダウン時の自己消費電流が0.04µA (typ)となるイネーブル機能
省スペース、鉛フリー16ピンQSOP

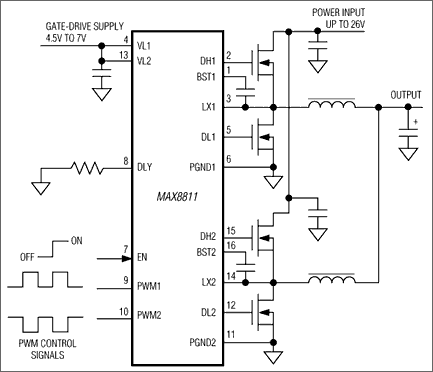

MAX8811は2フェーズゲートドライバで、マルチフェーズ同期ステップダウンコンバータアプリケーションにおいてパワーMOSFETを制御し、1フェーズ当り最大30Aの出力電流を供給します。MAX8811はMAX8810A (マルチフェーズ電源コントローラ)と共に、広範囲のマルチフェーズ電源アプリケーション用の高効率、低コストソリューションを提供します。MAX8811は、最大26Vのシステム入力電圧に対応します。各MOSFETドライバは、11nsの標準立上りおよび立下り時間で3000pFの容量性負荷を駆動可能です。

アダプティブな貫通保護回路が実装され、｢ハイサイドオフからローサイドオンへの｣遷移用に貫通電流を防止します。プログラマブルな遅延が、｢ローサイドオフからハイサイドオンへの｣遷移用に内蔵されています。このため、多種のMOSFETによる動作に対応して、全体のコンバータ効率を最大化します。

MAX8811は、デュアルドライバのMAX8523から容易にアップグレードすることができます。内蔵ブートストラップダイオードによって外付け部品点数が削減され、またイネーブル入力によって電源シーケンスがフレキシブルになります。MAX8811は、省スペース16ピンQSOPパッケージで提供されます。

アプリケーション

DC-DCコンバータモジュール
マルチフェーズステップダウンコンバータ
プロセッサコア電圧レギュレータ
スイッチング電源
電圧レギュレータモジュール(VRM)
