MAX8727

TFT LCDステップアップDC-DCコンバータ

すべて表示 showmore-icon

アクティブマトリックス薄膜トランジスタ(TFT)液晶ディスプレイ(LCD)用、制御電源を提供する高性能ステップアップDC-DCコンバータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 効率:90%
  • 可変出力:VIN~24V
  • 入力電源電圧範囲:2.6V~5.5V
  • 入力電源低電圧ロックアウト
  • 端子設定のスイッチング周波数:640kHzまたは1.2MHz
  • プログラマブルなソフトスタート
  • シャットダウン電流:0.1µA
  • 小型10ピンTDFNパッケージ
  • 製品概要
    show more Icon

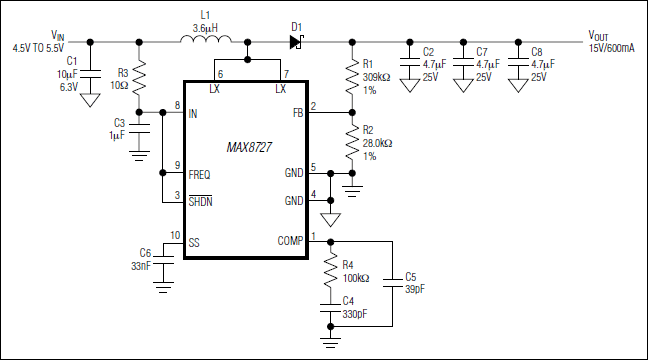

    MAX8727は、アクティブマトリックス、薄膜トランジスタ(TFT)液晶ディスプレイ(LCD)用の安定化電源電圧を供給する高性能ステップアップDC-DCコンバータです。MAX8727は、nチャネルパワーMOSFETとともに、電流モード、固定周波数、パルス幅変調(PWM)回路を内蔵し、高効率および高速過渡応答を実現します。

    ユーザは、ロジック入力端子(FREQ)を使って、640kHzまたは1.2MHzの動作を選択することができます。高速スイッチング周波数のため、超小型インダクタと低ESRのセラミックコンデンサを使用することができます。電流モード制御アーキテクチャによって、パルス負荷に対して高速過渡応答を行います。補償端子(COMP)を使って、ユーザはループダイナミックスをフレキシブルに調整することができます。30Vの内蔵MOSFETは、2.6V~5.5Vの入力電圧から最大24Vの出力電圧を生成することができます。ソフトスタートは入力電流を徐々に上昇させ、外付けコンデンサを使って設定されます。

    MAX8727は、10ピンTDFNパッケージで提供されます。

    アプリケーション

    • LCDモニタパネル
    • ノートブックコンピュータのディスプレイ
