MAX1909-MAX8725_jp: 自動システム電源切替え付き、あらゆるバッテリに対応したバッテリチャージャ Data Sheet (Rev. 2)6/24/2008PDF878K
製品概要
機能と利点
- 高精度測定によって安全性と性能を向上
- 充電電圧精度:±0.5% (0℃~+85℃)
- 入力電流制限の精度:±3%
- 充電電流精度:±5%
- アナログ入力によって充電電流および充電電圧を制御
- あらゆる種類のバッテリを充電:リチウムイオン、NiCd、NiMH、鉛蓄電池など
- バッテリ電圧:17.65V (max)
- 入力電圧:28V (max)
- 設定可能な充電電流:4A以上
- インテリジェントなACアダプタインタフェースによって設計を簡易化
- 自動的なシステム電源選択
- AC入力電源からの電流をアナログ監視
- デジタル出力によってACアダプタの存在を表示
- 95%以上の効率によってバッテリ寿命を延長
製品概要
高集積制御ICのMAX1909/MAX8725を使用すると、あらゆるバッテリに対応する高精度、高効率バッテリチャージャの構築が容易になります。MAX1909/MAX8725はアナログ入力を使用して充電電流と充電電圧を制御することができ、ホストマイクロコントローラ(µC)によるプログラム化と、もしくはハードワイヤードによる設定が可能です。同期整流を用いた降圧トポロジにより高効率を実現しています。
ACアダプタからの最大電流は、負荷およびバッテリチャージャに同時に電源供給する際に発生するACアダプタの過負荷を回避するようにプログラムできます。また、MAX1909/MAX8725は、ACアダプタの有無を示すディジタル出力と、ACアダプタから供給される電流を監視するアナログ出力を備えています。ACアダプタの有無に応じて、MAX1909/MAX8725は2個の外付けpチャネルMOSFETを制御して、システムへの電源供給に最適な電源を自動選択します。システム制御のもとでMAX1909/MAX8725はバッテリがシステム負荷にいったん完全放電し、次いで再充電する再学習または調整サイクルをバッテリに実行させることができます。

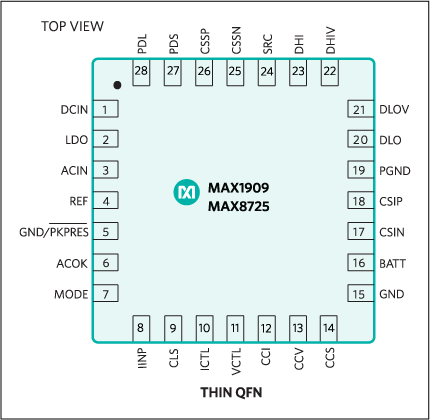

MAX8725にはありませんが、MAX1909には調整充電機能があります。MAX1909/MAX8725は省スペース、28ピンTQFN (5mm x 5mm)パッケージで提供されており、拡張温度範囲(-40℃~+85℃)で動作します。MAX1909/MAX8725は鉛フリーパッケージで現在入手可能です。
アプリケーション
- ハンドヘルドデータ端末
- ノートブックおよびサブノートブックコンピュータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
MAX8725 Reliability Data1/12/2023PDF33K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
MAX8725ETI+ | 材料宣誓書(MD) | 信頼性データ | 28-LFCSP-5X5X0.75 | |
MAX8725ETI+T | 材料宣誓書(MD) | 信頼性データ | 28-LFCSP-5X5X0.75 | |
ウェハ・ファブリケーション・データ | MAX8725 Reliability Data |
