MAX1772

低コスト、あらゆるバッテリに対応したバッテリチャージャ用、ビルディングブロック

すべて表示 showmore-icon

精度0.7%、入力電流制限付き、あらゆるバッテリに対応したバッテリチャージャ、最も完全なソリューションを提供

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.40
特長
  • 入力電流の制限
  • 出力電圧精度:±0.5% (内部リファレンス使用) (0℃~+85℃)
  • 設定可能バッテリ充電電流:4A以上
  • アナログ入力制御充電電流および充電電圧
  • モニタ出力:
    • AC入力ソースからの電流
    • 充電電流
    • ACアダプタの存在
  • バッテリ電圧:18.2V (max)
  • 入力電圧:8V~28V
  • 効率:95%以上
  • 低ドロップアウト動作のデューティサイクル:99.99% (max)
  • あらゆるバッテリを充電:リチウムイオン、NiCd、NiMH、鉛蓄電池など
製品概要
show more Icon

MAX1772は、高精度かつ高効率のチャージャの構成を簡素化する高集積、あらゆるバッテリに対応したバッテリチャージャ制御ICです。MAX1772は、アナログ入力により充電電流および電圧を制御し、ホストまたは配線による設定が可能です。同期整流器を利用したバックトポロジにより、高効率を達成しています。

ACアダプタから消費される最大電流を設定することにより、負荷およびバッテリチャージャに電力を同時に供給する際のACアダプタの過負荷を避けることができます。これにより、ユーザはACアダプタのコストを削減できます。MAX1772は、ACアダプタが消費する電流、バッテリ充電電流、およびACアダプタの存在を監視するための出力を備えています。

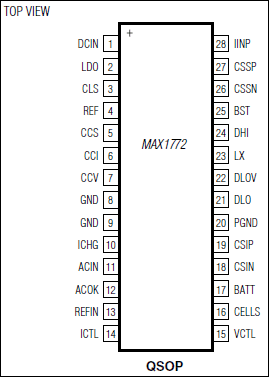

MAX1772は、2~4個のリチウムイオン(Li+)直列電池を充電でき、容易に4Aを提供します。MAX1772は充電中、電流制御から電圧制御に自動的に移行します。MAX1772は省スペースの28ピンQSOPパッケージで提供されています。

アプリケーション

  • ハンドヘルド端末
  • ノートブックおよびサブノートブックコンピュータ
  • PDAおよびその他のハンドヘルド機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1772EEI+
  • HTML
  • HTML
MAX1772EEI+T
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX1772EVKIT

MAX1772の評価キット

zoom

MAX1772EVKIT

MAX1772の評価キット

MAX1772の評価キット

機能と利点

  • 入力電流制限機能
  • 出力電圧精度:±0.7%
  • アナログ入力によって充電電流と充電電圧を制御
  • モニタ出力
    • AC入力電源からの供給電流
    • 充電電流
    • ACアダプタの存在
  • バッテリ電圧:18.2V (max)
  • 入力電圧:+8V~+28V
  • バッテリ充電電流:4A (max)
  • 各種バッテリを充電:リチウムイオン、NiCd、NiMH、鉛、その他
  • 完全実装済み、試験済み
  • 表面実装部品

製品の詳細

MAX1772の評価キット(EVキット)は、バッテリ種を問わない高精度、高効率のバッテリ充電器です。アナログ入力を使用して充電電圧と電流を制御し、最大4Aの電流で各種バッテリを充電します。同期整流によるバックトポロジが高効率を達成しています。本EVキットの出力を使用することで、入力電流、バッテリ充電電流、およびACアダプタの存在を監視することができます。

MAX1772のEVキットは、完全実装済み、試験済みの表面実装プリント基板です。

アプリケーション

  • バッテリチャージャ
  • 携帯電話
  • コードレス電話
  • デジタルスチルカメラ
  • ノートブックコンピュータ
  • パームトップコンピュータ
  • ペン入力パームトップ
  • スマートバッテリパック/充電器
