MAX8724

低コスト、あらゆるバッテリに対応したバッテリチャージャ

すべて表示 showmore-icon

高精度および高効率チャージャ構成をシンプルにする、低コスト、高集積、あらゆるバッテリに対応したバッテリチャージャ制御IC

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.64
特長
  • 内蔵リファレンスによる出力電圧精度:±0.5% (MAX8765Aは±0.4%、2/3セルのみ)
  • 高精度入力電流制限:±4%
  • 高精度充電電流:±5%
  • アナログ入力制御の充電電流および充電電圧
  • 監視用出力
    • ACアダプタから供給される電流
    • 充電電流
    • ACアダプタの有無
  • 最大バッテリ電圧セットポイント:17.6V
  • 最大入力電圧:28V
  • 効率:95%以上
  • シャットダウン制御入力
  • あらゆる種類のバッテリを充電
    • Li+、NiCd、NiMH、鉛酸など
製品概要
show more Icon

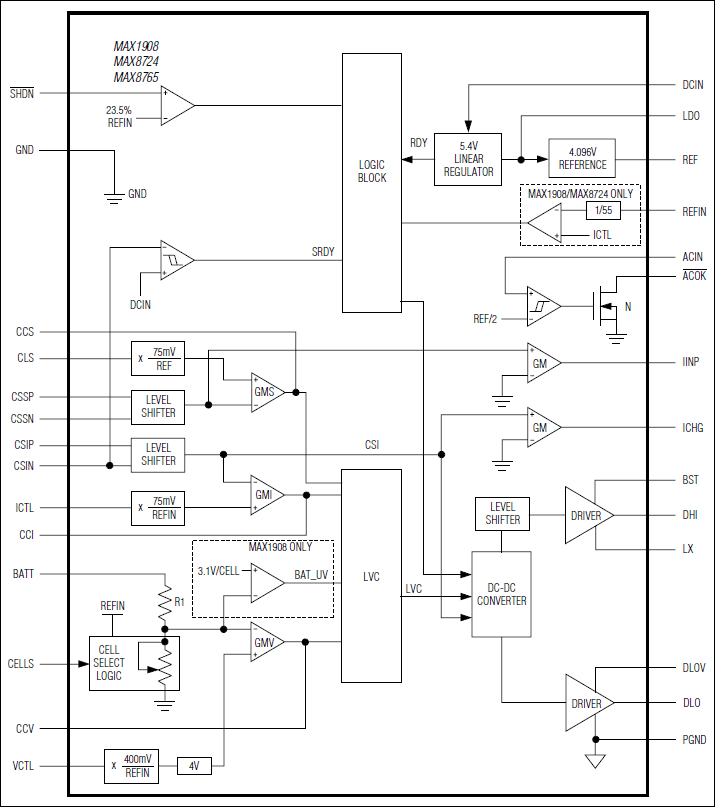

高集積であらゆるバッテリに対応するバッテリチャージャ制御ICのMAX1908/MAX8724/MAX8765/MAX8765Aを使用すると、高精度、高効率チャージャの構築が容易になります。これらのデバイスはアナログ入力を使って充電電流と充電電圧を制御し、ホストまたはハード接続によって設定することができます。MAX1908/MAX8724/MAX8765/MAX8765Aは、同期整流を用いた降圧トポロジにより高効率を実現しています。

MAX1908/MAX8724/MAX8765/MAX8765Aは入力電流制限機能を備えています。この機能は、入力電流制限値に達するとバッテリ充電電流を低下させ、負荷およびバッテリチャージャに同時に電源供給する際に発生するACアダプタの過負荷を回避します。MAX1908/MAX8724/MAX8765/MAX8765Aは、ACアダプタ(DC入力源)から供給される電流、バッテリ充電電流、およびACアダプタの有無を監視する出力を備えています。MAX1908の調整充電機能により300mAが供給され、過放電リチウムイオン(Li+)バッテリパックが安全に充電されます。

MAX1908には調整充電機能がありますが、MAX8724/MAX8765/MAX8765Aにはありません。

MAX1908/MAX8724/MAX8765/MAX8765Aは5A以上を供給し、2~4個の直列Li+セルを充電して、省スペース28ピンTQFNパッケージ(5mm x 5mm)で提供されます。設計時間短縮のために、評価キットも提供されています。

アプリケーション

  • ハンドヘルド端末
  • ノートブックおよびサブノートブックコンピュータ
  • 携帯情報端末(PDA)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8724ETI+
  • HTML
  • HTML
MAX8724ETI+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX8724ETI+

製造中

MAX8724ETI+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX8724ETI+

製造中

MAX8724ETI+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8724EVKIT

MAX8724の評価キット

zoom

MAX8724EVKIT

MAX8724の評価キット

MAX8724の評価キット

機能と利点

  • 入力電流制限
  • 内蔵リファレンス使用のバッテリ電圧セットポイント精度:±0.5%
  • アナログ入力制御の充電電流およびバッテリ電圧セットポイント
  • 監視用出力
    AC入力電源から供給される電流
    充電電流
    ACアダプタの有無
  • 最大バッテリ電圧セットポイント:17.6V
  • 入力電圧範囲:+8V~+25V
  • バッテリ充電電流:3A
  • あらゆる種類のバッテリを充電:Li+、NiCd、NiMH、鉛酸など
  • 表面実装構造
  • 完全実装および試験済み
  • 製品の詳細

    MAX8724の評価キット(EVキット)は、高精度、高効率の各種バッテリ対応のバッテリチャージャです。このEVキットはアナログ入力によって充電電圧と充電電流を制御します。このEVキットは、最大3Aの電流で2~4直列のリチウムイオン(Li+)セルを充電することができます。同期整流を用いたバック(降圧)トポロジによって高効率を実現しています。このEVキットは、入力電流、バッテリ充電電流、およびACアダプタの有無の各監視に使用可能な出力を提供します。

    アプリケーション

    • ハンドヘルド端末
    • ノートブックおよびサブノートブックコンピュータ
    • 携帯情報端末(PDA)
