特長
- 出力精度：±0.8% (負荷、電源の全範囲)
- 単一動作電源：4.5V～28V
- どのようなタイプの出力コンデンサに対しても簡単な補償
- ゲート駆動用の6.5Vレギュレータ内蔵
- ブーストダイオード内蔵
- 可変出力：0.6V～(0.9 x VIN)
- ディジタルソフトスタートによって突入電流を低減
- 100kHz～1MHzに調整可能なスイッチング
- 180°逆位相動作によって入力リップル電流を低減
- 過電流および過電圧保護
- 第2コントローラ用の外部リファレンス入力
- プリバイアス起動動作
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

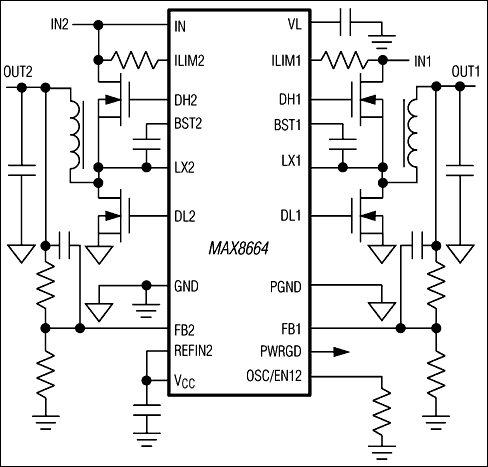

MAX8664は、デュアル出力PWMコントローラで、デュアル電源を必要とするシステム用の低コスト、高性能ソリューションです。このデバイスは、180°の逆位相で動作する2つの個別出力を備え、入力電流リップルが最小限に抑えられるため、容量要件も最小化することができます。内蔵ドライバは、外付けのMOSFETを駆動して各チャネルから最大25Aの出力電流を供給することが可能です。MAX8664は、4.5V～28Vの入力電圧ソースで動作し、各チャネルに0.6V～入力電圧の最大90%の出力電圧を生成します。総合出力レギュレーション誤差は、負荷、電源、および温度の全範囲で±0.8%を下回ります。
MAX8664は、100kHz～1MHzに調整可能な一定のスイッチング周波数で動作します。内蔵ブーストダイオードによって、外付けの部品数が削減されます。ディジタルソフトスタートによって、起動時の突入電流が排除されます。第2出力は、オプションの外部REFIN2を備え、電源のトラッキングアプリケーションを容易にします。各出力は、電流のソースおよびシンクが可能であるため、このデバイスはDDRアプリケーション用の優れたソリューションとなります。
MAX8664は、マキシムの独自のピーク電圧モード制御アーキテクチャを採用しており、負荷または電源の過渡時に優れた過渡応答を実現します。このアーキテクチャは、2個の抵抗と1個のコンデンサを使って、どのようなタイプの出力コンデンサを使用しても安定化が容易です。過渡応答が高速であると必要な出力容量が小さくて済むため、トータルシステムコストが低く抑えられます。MAX8664Bでは、フォルト状態では両方のコントローラをラッチオフしますが、MAX8664Aでは、一方のコントローラに障害が発生したとき、他方のコントローラは動作を続行することができます。
アプリケーション
- ASIC/CPU/DSP電源
- デスクトップおよびノートブックPC
- グラフィックカード
- ネットワーク電源
- POL電源
- プリンタ電源
- セットトップボックス電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX8664
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
すべて
-
English
-
中国語
データシート
2
ユーザ・ガイド
1
信頼性データ
1
162.11K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX8664AEEP+ |
20-QSOP-150_MIL
|
|
|
| MAX8664AEEP+T |
20-QSOP-150_MIL
|
|
- MAX8664AEEP+
- ピン／パッケージ図
-
20-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX8664AEEP+T
- ピン／パッケージ図
-
20-QSOP-150_MIL
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 24, 2019
- 1746N
ASSEMBLY
MAX8664AEEP+
製造中
MAX8664AEEP+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 24, 2019
- 1746N
ASSEMBLY
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX8664EVKIT
MAX8664AおよびMAX8664Bの評価キット
製品の詳細
MAX8664の評価キット(EVキット)は、デュアル出力ステップダウンコントローラのMAX8664A/MAX8664Bを評価するための完全実装および試験済み回路です。MAX8664のEVキットは、600kHzのスイッチング周波数で動作し、10.8V～13.2Vの電源の動作に最適化されています。このEVキットは、小さい変更によって、最低4.5Vまで動作することができます。2つのステップダウン出力は、2.5V (OUT1)と1.8V (OUT2)で、それぞれ最大8Aを供給します。OUT2のシーケンスまたはトラッキングには、オプションが用意されています。MAX8664A (個別フォルトアクション)は、このEVキットにインストールされており、その他の部品の変更なしで、MAX8664B (共同フォルトアクション)と置き換えることができます。
アプリケーション
- ASIC/CPU/DSP電源
- デスクトップおよびノートブックPC
- グラフィックカード
- ネットワーク電源
- POL電源
- プリンタ電源
- セットトップボックス電源
