MAX5066

大電流アプリケーション用、シングル/デュアル出力に設定可能な同期降圧コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.16
特長
  • 入力電圧範囲:4.75V~5.5V、または5V~28V
  • デュアル出力同期式降圧型コントローラ
  • 2個の独立した出力または1個の単一出力に構成可能
  • 各出力は最大25Aの出力電流を実現
  • 平均電流モード制御によって高精度で電流制限
  • 180°のインタリーブ動作によって入力フィルタコンデンサを小型化
  • 並列モード動作時に、逆電流シンクを制限
  • 各出力は、0.61V~5.5Vの範囲で可変
  • 個別にプログラマブルな適応型電圧ポジショニング
  • 各出力に個別のシャットダウン
  • 位相当り100kHz~1MHzのプログラマブルなスイッチング周波数
  • 発振器周波数は200kHz~2MHzに同期
  • ヒカップモード過電流保護
  • 温度過昇シャットダウン
  • 1.9Wを消費する放熱特性を高めた28ピンTSSOPパッケージ
  • -40℃~+85℃または-40℃~+125℃の温度範囲で動作
製品概要
show more Icon

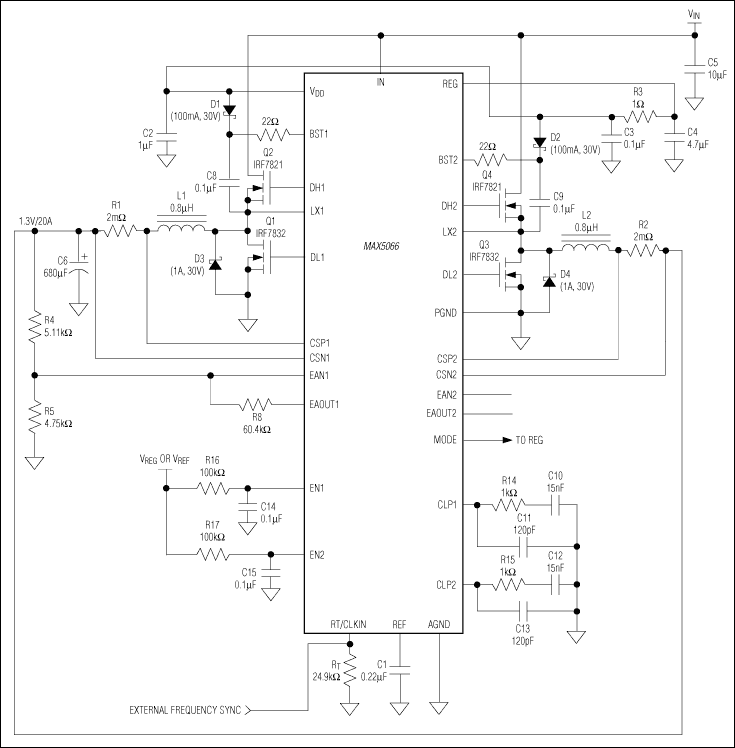

MAX5066は、4.75V~5.5Vまたは5V~28Vの入力電圧範囲を備える2位相、シングルまたはデュアル出力に構成可能な降圧コントローラです。MAX5066の各位相は、180°動作するように設計されています。モード端子を使ってデュアル出力電源か、または2つの位相を相互接続して大電流出力の単一出力とすることができます。MAX5066の各出力チャネルはnチャネルMOSFETを駆動し、25Aを超える負荷電流を供給することができます。MAX5066は、各位相が他の位相に対して180°逆位相となる位相当り最高1MHzのスイッチング周波数で平均電流モード制御を行います。逆位相動作によって、デュアルフェーズ、単一出力電圧アプリケーションにおける入力コンデンサのリップル電流および出力電圧リップルは大幅に低減されます。各降圧レギュレータ出力は、それぞれの高性能の電流および電圧エラーアンプを備えています。このアンプを補償して、出力フィルタL-C値と過渡応答を最適化することができます。

MAX5066は、高精度なターンオンスレッショルド付きの2つのイネーブル入力を提供するため、2出力の出力電圧シーケンスが可能です。 このデバイスのスイッチング周波数は、外付け抵抗器によって100kHz~1MHzに設定することができます。MAX5066は外部クロックに同期化させることができます。各出力電圧は、0.61V~5.5Vの範囲で調整可能です。その他の機能には、サーマルシャットダウン、「ヒカップモード」短絡保護などがあります。高速過渡応答または高精度の出力電圧制御が必要なアプリケーションの場合は、MAX5066を適応型電圧ポジショニングとして使用してください。

MAX5066は、1.9Wを消費する放熱特性を高めた28ピンTSSOPパッケージで提供されます。このデバイスは、拡張温度範囲(-40℃~+85℃)、または車載用温度範囲(-40℃~+125℃)での動作を定格としています。

アプリケーション

  • グラフィックカード
  • ハイエンドデスクトップコンピュータ
  • ネットワーキングシステム
  • POL型大電流/高密度
  • RAIDシステム
  • テレコムDC-DCレギュレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$7.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX5066AUI+
  • HTML
  • HTML
MAX5066AUI/GG8
  • HTML
  • HTML
MAX5066EUI+
  • HTML
  • HTML
MAX5066EUI+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

ASSEMBLY

MAX5066AUI+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

12 11, 2018

- 1754N

arrow down

ASSEMBLY

MAX5066AUI+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15034BEVKIT

MAX15034BおよびMAX5066の評価キット

zoom

MAX15034BEVKIT

MAX15034BおよびMAX5066の評価キット

MAX15034BおよびMAX5066の評価キット

機能と利点

  • 入力電圧範囲:5V~16V (12V入力に最適化されたデザイン)
  • 出力電圧
    • 20Aの場合:1.2V (0.61V~5.5Vに調整可能)
    • 20Aの場合:1.2V (0.61V~5.5Vに調整可能)
  • スイッチング周波数:300kHz
  • 両出力の並列によって大電流性能が可能(モード機能を使用)
  • 平均電流モード制御によって高精度の電流制限を提供
  • 並列チャネル間の電流共有精度:±5%
  • 180°のインタリーブ動作によって入力フィルタコンデンサを小型化
  • 温度過昇シャットダウン
  • 優れたラインおよび負荷過渡応答
  • ヒカップモード過電流保護
  • 外部クロックへの同期が可能
  • 出力DC精度を提供
  • 薄型部品
  • 完全実装および試験済み

製品の詳細

MAX15034Bの評価キット(EVキット)は、5V~16Vの入力電圧範囲を備えた2フェーズ、デュアル出力バックコンバータです。MAX15034BのEVキットは、デュアル1.2V出力電圧(VOUT1およびVOUT2)を備えています。このキットは、各出力に最大20Aの出力電流を86.7%の効率で供給します。MAX15034BのEVキットは、平均電流モード制御を使用し、各フェーズが他方に対して180°逆位相となるフェーズ当り300kHzのスイッチング周波数で動作します。

MAX15034BのEVキットは、完全実装および試験済み回路ボードです。出力はいずれも、フィードバック抵抗R4~R7を変更することによって0.61V~5.5Vに調整可能です。その他の機能として、サーマルシャットダウン、「ヒカップモード」短絡保護も備えています。

アプリケーション

  • グラフィックスカード
  • ハイエンドコンピュータ/ワークステーション/サーバ
  • ネットワーキングシステム
  • POL型、大電流/高密度テレコムDC-DCレギュレータ
  • RAIDシステム
