MAX8632

デスクトップ、ノートブック、およびグラフィックカード用、高集積DDR電源ソリューション

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.62
特長
バックコントローラ
  • 100nsの負荷ステップ応答のQuick-PWM
  • 最大効率:95%
  • 入力電圧範囲:2V~28V
  • 出力電圧:1.8V/2.5V (固定)、または0.7V~5.5V (可変)
  • 選択可能なスイッチング周波数:600kHz (max)
  • フォールドバック機能付きプログラマブル電流制限
  • 1.7msのディジタルソフトスタート
  • 個別のシャットダウンおよびスタンバイ制御
  • 過電圧/低電圧保護オプション
  • パワーグッドウィンドウコンパレータ - LDOセクション
  • VTTおよびVTTR機能を完全内蔵
  • VTTは±3Aのソース/シンク能力
  • VTTには20µFのセラミックコンデンサのみが必要
  • VTTおよびVTTR出力がVREFIN/2を追従
  • セラミック出力コンデンサのみで設計可能
  • 入力電圧範囲:1.0V~2.8V
  • パワーグッドウィンドウコンパレータ
製品概要
show more Icon

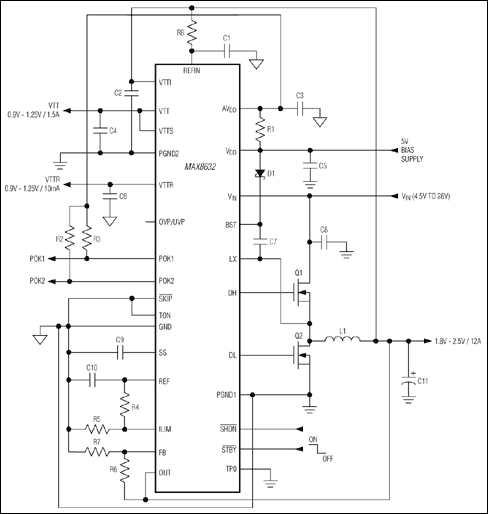

MAX8632は、VDDQを生成する同期式降圧型PWMコントローラ、VTTを生成するソース/シンク型LDOリニアレギュレータ、およびVTTRを生成する10mAのリファレンス出力バッファを内蔵しています。降圧型コントローラは2つの外付けnチャネルMOSFETを駆動して、2V~28Vの入力から最低0.7Vの出力電圧を最大15Aの出力電流で生成します。LDOは、最大1.5Aの連続電流と3Aのピーク電流をシンクまたはソースすることができます。LDO出力および10mAのリファレンスバッファ出力はREFIN電圧を追従するように設定することができます。これらの機能によって、MAX8632はデスクトップ、ノートブック、およびグラフィックカードのDDRメモリアプリケーションに最適になっています。

MAX8632のPWMコントローラは、最高600kHzのプログラマブルスイッチング周波数で動作するマキシム独自のQuick-PWM™アーキテクチャを採用しています。この制御方式は広範囲の入力/出力電圧比を容易に処理し、高効率と比較的一定のスイッチング周波数を維持しつつ、過渡負荷に対して100nsで応答します。MAX8632は、完全プログラマブルUVP/OVPとポータブルアプリケーションに最適なスキップモードオプションを備えています。スキップモードでは、軽負荷時の効率向上が可能です。

VTTおよびVTTR出力は、VREFIN/2に1%以内で追従します。このLDOレギュレータの広帯域幅によって、大容量コンデンサを必要とせずに優れた過渡応答が実現可能であるため、コストとサイズが削減されます。

降圧型コントローラとLDOレギュレータは、独立した電流制限値を備えています。ローサイドMOSFETのドレイン-ソース間の電圧降下を監視して、降圧型レギュレータの可変無損失フォールドバック電流制限を行います。また、過電圧および低電圧保護機構も内蔵されています。過電流状態が解消されると、レギュレータはソフトスタートに再度移行することができます。このため、短絡状態における電力消費が最低限に抑制されます。MAX8632は、アクティブローSHDNおよびアクティブローSTBYを使って、フレキシブルな電源シーケンスとスタンバイパワーマネージメントが可能となり、すべてのDDR動作状態がサポートされます。

MAX8632は、5mm x 5mmの小型28ピンTQFNパッケージで提供されます。

アプリケーション

  • DDR IおよびDDR IIメモリ電源
  • デスクトップコンピュータ
  • ゲームコンソール
  • グラフィックカード
  • ネットワーキング
  • ノートブックおよびデスクノート
  • RAID
