MAX8599

低ドロップアウト、広い入力電圧、ステップダウンコントローラ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
特長
  • 低いドロップアウトで99.5%を超えるデューティサイクルを実現
  • 無損失ハイサイド電流制限
  • 広い入力電圧範囲:4.5V~28V
  • オフセットが調整可能な動的出力電圧調整(MAX8597)
  • 正および負レイルのリモート電圧検出(MAX8597)
  • REFINによる出力のトラッキング(MAX8597)
  • 可変スイッチング周波数:200kHz~1.4MHz
  • 可変のソフトスタート
  • プリバイアス起動
  • フレキシブルなシーケンスのためのイネーブルおよびパワーOK (MAX8598/MAX8599)
  • 25MHz帯域幅のエラーアンプ
  • 可変のヒカップ電流制限によって出力短絡保護
  • 出力過電圧保護(MAX8599)
  • 薄型の小型TQFNパッケージ

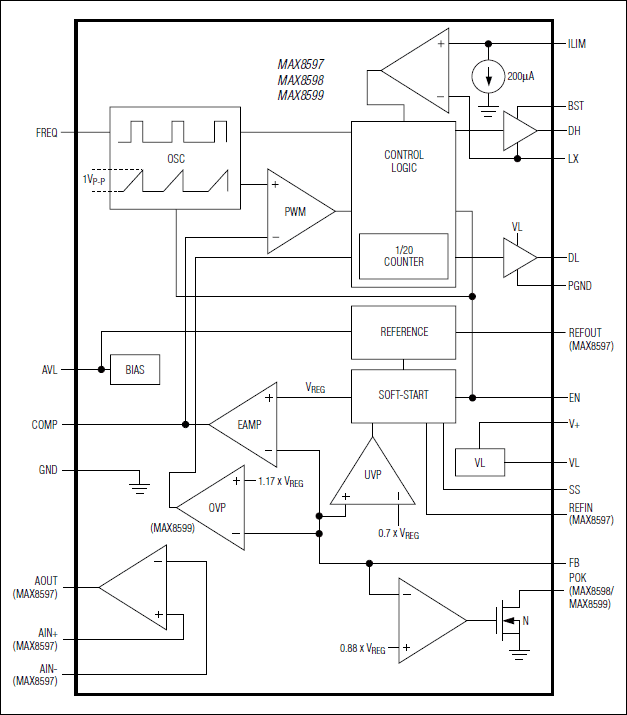

  • 製品概要
    show more Icon

    MAX8597/MAX8598/MAX8599は、電圧モードPWMステップダウンコントローラで、4.5V~28V入力電源で動作し、最低0.6Vまでの出力電圧を生成するように設計されています。独自のスイッチングアルゴリズムによって、低ドロップアウト設計で99.5%を超えるデューティサイクルに拡大されます。pチャネルハイサイドMOSFETを使用して高いデューティサイクルを達成する従来のステップダウンレギュレータと異なり、MAX8597/MAX8598/MAX8599は、nチャネルMOSFETを駆動して、高効率および大電流能力設計を実現しています。

    MAX8597は、20ピンTQFNパッケージで提供され、DCファン速度制御など、アナログ信号を使用して可変オフセットで出力電圧を制御するアプリケーション用に設計されています。この機能は、内蔵の汎用オペアンプによって実現されます。また、MAX8597は、チップセット、ASIC/DSPコア、およびI/O電源用の出力電圧をトラッキングするアプリケーション用としても設計されています。MAX8598/MAX8599は、16ピンTQFNパッケージで提供され、汎用オペアンプ、リファレンス入力、およびリファレンス出力は備えていませんが、オープンドレイン、パワーOK出力を提供します。

    MAX8597/MAX8598/MAX8599は、これらのデバイスがイネーブルにされる前に、バックアップ電源または追跡装置が出力コンデンサを充電可能なアプリケーションにおいて出力にプリバイアス電圧が存在する状態での起動が可能です。さらに、MAX8599は、出力の過電圧保護も備えています。

    これらのコントローラは、無損失ハイサイドピークインダクタ電流検出、可変の電流制限、およびヒカップモード短絡保護も備えています。スイッチング周波数は、外部抵抗によって200kHz~1.4MHzに設定されます。この広い周波数範囲を広い帯域幅のエラーアンプと組み合わせることによって、コスト、サイズ、および効率を最適化するために、非常にフレキシブルな補償方式が可能になります。

    アプリケーション

    • チップセット電源
    • 非絶縁型電源モジュール
    • トラッキング電源(MAX8597)
    • 可変速度DCファン電源(MAX8597)
