最新データシート：英語版 Rev. 2
PDF
データシートご利用上の注意

製品概要

機能と利点

  • Highly Integrated
    • 3x Output, Single-Inductor Multiple-Output (SIMO) Buck-Boost Regulator
      • Supports Wide Output Voltage Range from 0.5V to 5.5V for all SIMO Channels
      • Delivers up to 750mA Total Load Current
      • SBB2 can be Configured to 1.5A Peak Inductor Current Limit to Support a Heavily Loaded Rail
    • 2x 150mA LDO/LSW
    • Smart Power Selector™ Li+/Li-Poly Charger
    • 3x GPIO Resources
    • Analog MUX Output for Power Monitoring
    • Lowest Power Mode < 700nA IQ
    • Watchdog Timer
  • Low Power
    • 1μA Shutdown Current
    • 11.2μA Operating Current (3 SIMO Channels + 2 LDOs + Fuel Gauge)
  • Small Size
    • 9.55mm2 Wafer-Level Package (WLP)
    • 36-Bump, 0.5mm Pitch, 6x6 Array
  • Charger Optimized for Small Li-Ion Battery Size
    • Programmable Fast-Charge Current from 7.5mA to 300mA
    • Programmable Battery Regulation Voltage from 3.6V to 4.6V
    • Programmable Termination Current from 0.375mA to 45mA
    • JEITA Battery Temperature Monitor Adjusts Charge Current and Battery Regulation Voltage for SafeCharging
  • Fuel Gauge ModelGauge m5 EZ
    • No Calibration Required for EZ Performance
    • Robust Performance Against Battery Variation
    • Die-Temperature or External Thermistor Measurement Capability
    • Integrated Internal Current Sensing Using Internal Sense Resistor
    • Compensates for Age, Current, and Temperature
    • Does Not Require Empty, Full, or Idle States
  • Flexible and Configurable
    • I2C-Compatible Interface and GPIO

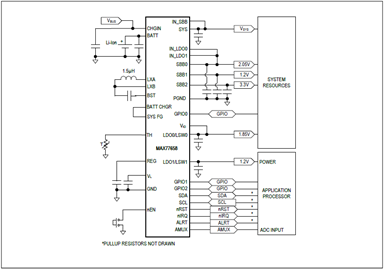

製品概要

The MAX77658 provides highly-integrated battery charging and power supply solutions for low-power applications where size and efficiency are critical. The IC features a SIMO buck-boost regulator that provides three highly-efficient and independently programmable power rails from a single inductor to minimize total solution size. Two 150mA LDOs provide ripple rejection for audio and other noise-sensitive applications. The LDOs can also be configured as load switches to manage power consumption by disconnecting external blocks when not required. A highly-configurable linear charger supports a wide range of Li+ battery capacities and includes battery temperature monitoring for additional safety (JEITA). The fuel-gauge implements the Maxim ModelGauge™ m5 EZ algorithm with ultra-low power. The IC provides the best performance for batteries with 10mAhr to 1Ahr capacity.

This device includes three GPIOs and an analog multiplexer that selects between several internal voltages and current signals to an external node for monitoring with an external ADC. A bidirectional I2C serial interface allows for configuring and checking the status of the devices. An internal on/off controller provides a controlled startup sequence for the regulators and provides supervisory functionality while they are on. Numerous factory programmable options allow the device to be tailored for many applications, enabling faster time to market.

APPLICATIONS

  • Bluetooth Headphones, Hearables
  • Wireless Speakers
  • Wearables
  • Safety and Security Monitors
  • Sensor Nodes
  • Internet of Things (IoT)

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

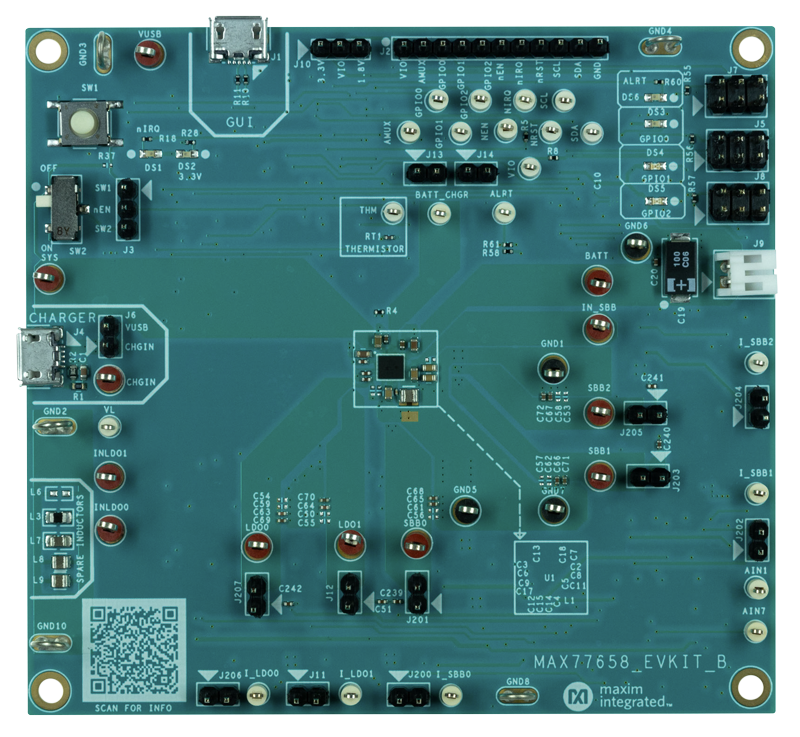

評価キット (1)

参考資料

  • すべてを表示 (3)
  • データシート (1)
  • 技術記事 (1)
  • ウェブキャスト (1)
    • Document Type

    ツールおよびシミュレーション

    Software Development

    DCM SIMO Calculator, 3.0.2
    XLSX
    MAX77658 Evaluation Kit GUI Software, 1.0.0
    ZIP

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    MAX77658AANX+ 材料宣誓書（MD） 信頼性データ 36-WLCSP-N/A
    MAX77658AANX+T 材料宣誓書（MD） 信頼性データ 36-WLCSP-N/A
    MAX77658BANX+ 材料宣誓書（MD） 信頼性データ 36-WLCSP-N/A
    MAX77658BANX+T 材料宣誓書（MD） 信頼性データ 36-WLCSP-N/A
    MAX77658LANX+ 材料宣誓書（MD） 信頼性データ 36-WLCSP-N/A
    MAX77658LANX+T 材料宣誓書（MD） 信頼性データ 36-WLCSP-N/A
    MAX77658SANX+ 材料宣誓書（MD） 信頼性データ 36-WLCSP-N/A
    MAX77658SANX+T 材料宣誓書（MD） 信頼性データ 36-WLCSP-N/A
