MAX74840

発売前

30V, Single Supply, Low Bias Current, RRO, 8MHz JFET Op Amp

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Wide gain bandwidth product: 8MHz typical
  • High slew rate
    • 23V/μs typical (low to high)
    • −18V/μs typical (high to low)
  • Low input bias current: ±15pA maximum at TA = 25°C
  • Low offset voltage: ±10mV maximum at TA = 25°C
  • Low offset voltage drift: ±4μV/°C typical
  • Input voltage range includes Pin V-
  • Rail-to-rail output
  • Electromagnetic interference rejection ratio (EMIRR)
  • 90dB typical at f = 1000MHz and f = 2400MHz

The MAX74840 is a single-supply, rail-to-rail output (RRO), junction field effect transistors (JFET) input operational amplifiers (Op Amps).

The input voltage range includes the negative supply and the output swings rail-to-rail. This enables the user to maximize dynamic input range in low voltage, single supply applications without the need for a separate negative voltage power supply for ground sense.

Input EMI filters increase the signal robustness in the face of closely located switching noise sources.

The speed, in terms of bandwidth and slew rate, increases along with a strong output drive to improve settling time performance and enables the devices to drive the inputs of modern single-ended, successive approximation register (SAR) analog-to-digital converters (ADCs).

The MAX74840 is specified for operation over the extended industrial temperature range of −40°C to +125°C, and operate from 5V to 30V, with specifications at ±15V. The MAX74840 is available in an 8-lead MSOP package.

APPLICATIONS

  • High output impedance sensor interfaces
  • Photodiode sensor interfaces
  • Transimpedance amplifiers
  • ADC drivers
  • Precision filters and signal conditioning
MAX74840
30V, Single Supply, Low Bias Current, RRO, 8MHz JFET Op Amp

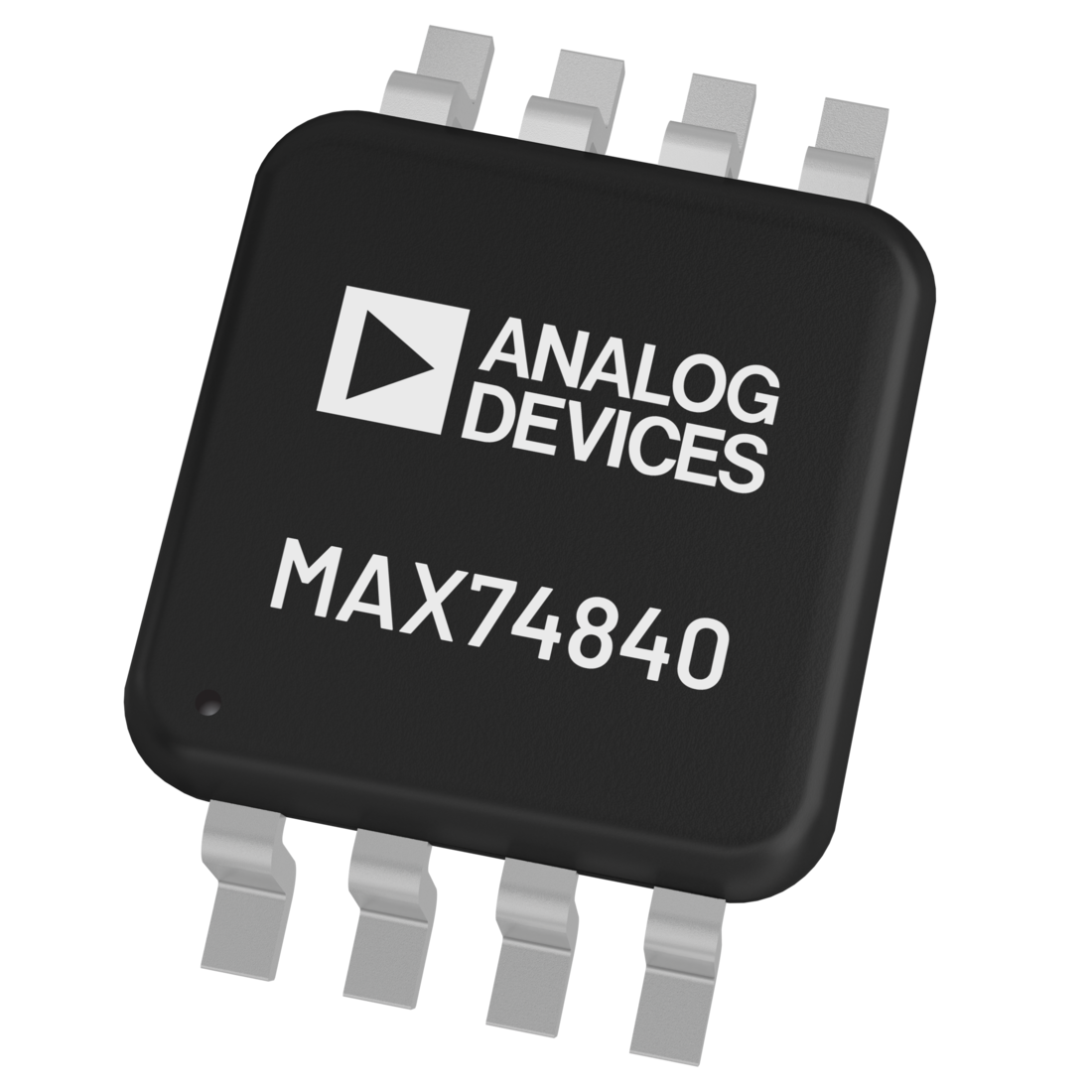

MAX74840 Functional Block Diagram MAX74840 Circuit Diagram MAX74840 Pin Configuration MAX74840 Chip Illustration
