ADA4622-2

オペアンプ、高精度、30 V、7.5 MHz、低バイアス電流、単電源、RRO

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 11
1Ku当たりの価格 最低価格:$2.32
特長
  • AD820/AD822の次世代製品
  • 広いゲイン帯域幅積: 8 MHz(typ)
  • 高速スルーレート: +23 V/µs/-18 V/µs(typ)
  • 低入力バイアス電流: ±10 pA(max) TA =@ 25°C
  • 低オフセット電圧
    • Aグレード: ±0.8 mV(max)@ TA = 25°C
    • Bグレード: ±0.35 mV(max)@ TA = 25°C
  • 低オフセット電圧ドリフト
    • Aグレード: ±2 μV/°C(typ)、±15 μA/°C(max)
    • Bグレード: ±2 μV/°C(typ)、±5 μA/°C(max)
  • 入力電圧範囲に V- を含む
  • レールtoレール出力
  • 電磁干渉除去比(EMIRR)
    • 90 dB typ @ f = 1000 MHz と f = 2400 MHz
  • 業界標準のパッケージとピン配置

製品概要
show more Icon

ADA4622-1/ADA4622-2は単電源、レールtoレール出力(RRO)、高精度JFET入力オペアンプAD822の次世代製品です。AD820とAD822は柔軟性があり、使いやすいので各種のアプリケーションで有効ですが、ADA4622-1/ADA4622-2はその特長を維持しながら多くの改善点を含むグレードアンプ品として必要な製品となっています。

入力電圧範囲に負電源が含まれ、出力はレールtoレールに振れます。近くにスイッチング・ノイズ源がある場合の信号のノイズ耐性を高めるために入力EMIフィルタが追加されています。

セトリング・タイム性能を改善し、最近のシングル・エンド逐次比較レジスタA/Dコンバータ(SAR ADC)の入力を駆動できるように、速度の項目である帯域幅とスルーレートを大きくするとともに出力駆動能力も高くなっています。

電源電流は AD820とAD822 と同じに保たれていますが、電圧ノイズを低減し、広帯域ノイズは25%、1/fノイズは半分に減少しています。ADA4622-1/ADA4622-2 のDC精度はAD820とAD822に対して改善されており、オフセット電圧が半分になり、最大温度ドリフトの仕様がADA4622-1/ADA4622-2 に追加されております。AD820とAD822に対して同相ノイズ除去比(CMRR)が改善されているので、非反転ゲインアンプやディファレンス・アンプ回路で使用する場合、ADA4622-1/ADA4622-2はAD820とAD822より適しています。

ADA4622-1/ADA4622-2は−40°C ~ +125°Cの拡張工業温度範囲で動作が規定されており、5 V ~ 30 Vで動作し、+5 V、±5 V、±15 Vで仕様が規定されております。ADA4622-1は5ピンSOT-23と 8ピンLFCSPパッケージを採用し、ADA4622-2は8ピンSOIC、8 ピン MSOP と8 ピン LFCSP パッケージを採用しています。

アプリケーション
  • 高出力インピーダンス・センサのインターフェース
  • フォトダイオード・センサーのインターフェース
  • トランスインピーダンス・アンプ
  • ADC用ドライバ
  • 高精度フィルタと信号処理

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 11
1Ku当たりの価格 最低価格:$2.32

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADA4622-2ACPZ-R7
  • HTML
  • HTML
ADA4622-2ACPZ-RL
  • HTML
  • HTML
ADA4622-2ARMZ
  • HTML
  • HTML
ADA4622-2ARMZ-R7
  • HTML
  • HTML
ADA4622-2ARMZ-RL
  • HTML
  • HTML
ADA4622-2ARZ
  • HTML
  • HTML
ADA4622-2ARZ-R7
  • HTML
  • HTML
ADA4622-2ARZ-RL
  • HTML
  • HTML
ADA4622-2BRZ
  • HTML
  • HTML
ADA4622-2BRZ-R7
  • HTML
  • HTML
ADA4622-2BRZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 25, 2017

- 17_0068

CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 25, 2017

- 17_0068

arrow down

CANCELLED: Addition of ASE Korea as an Alternate Assembly Site for Select 3x3mm and 4x4mm Body Sizes LFCSP Devices

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

zoom

EVAL-OPAMP-2

EVAL-OPAMP-2評価用ボード

EVAL-OPAMP-2評価用ボード

製品の詳細

汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせて様々な回路構成に対応するように設計および最適化されています。これらのボードはすべてRoHsに準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

  • EVAL-PRAOPAMP-2CPZ(デュアル8ピンLFCSP)CP-8
  • EVAL-PRAOPAMP-2RMZ(デュアル8ピンMSOP)RM-8
  • EVAL-PRAOPAMP-2RZ(デュアル8ピンSOIC)R-8

reference details image

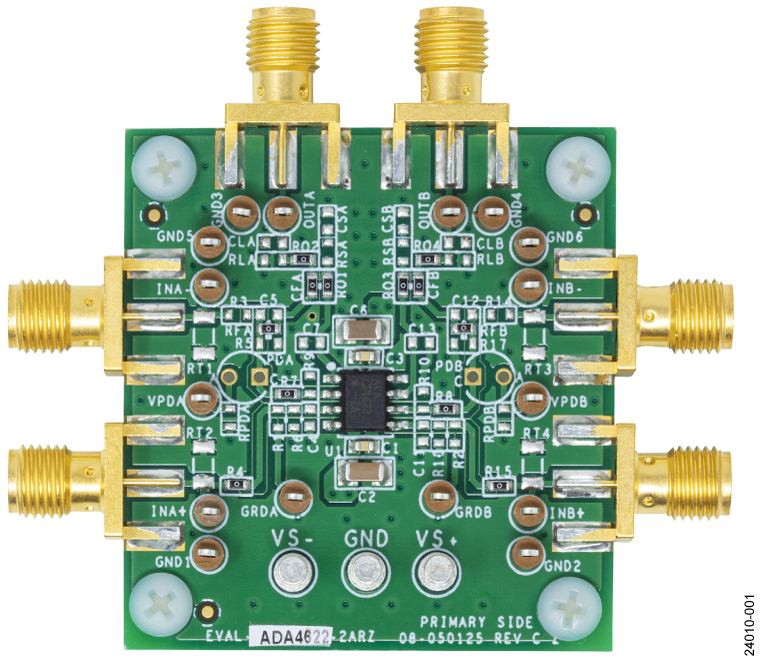

EVAL-ADA4622-2

ADA4622-2評価用ボード

zoom

EVAL-ADA4622-2

ADA4622-2評価用ボード

ADA4622-2評価用ボード

機能と利点

  • ナロー・ボディSOICを採用した、デュアル低バイアス電流アンプ向けのフル機能評価用ボード
  • プロトタイプを素早く構築可能
  • ユーザ定義の回路構成
  • エッジ・マウントSMAコネクタを装備
  • 試験装置やその他の回路へ容易に接続可能
  • 迅速な評価を行うためにフォトダイオード装備を利用可能
    • フォトダイオード・バイアス向けの接続に対応
    • リークを抑制するためのガード・パターン

製品の詳細

このユーザ・ガイドでは、EVAL-ADA4622-2ARZ評価用ボードについて説明しています。この評価用ボードは、ユーザがADA4622-2をテストするためのものですが、8ピン標準SOP(スモール・アウトライン・パッケージ)を採用する、他のデュアル低バイアス電流アンプに使用することもできます。この評価用ボードの設計では、簡潔さと使いやすさが重視されています。試験装置に簡単にインターフェース接続するための装備が提供されています。

EVAL-ADA4622-2ARZでは、バイパス・コンデンサと終端抵抗を除き、ケース・サイズ0603で表面実装技術(SMT)が使われています。EVAL-ADA4622-2ARZ評価用ボードには、多様な選択肢と高い柔軟性を基に幅広いアプリケーション用の回路を実現できるように、様々な抵抗およびコンデンサ用の空きパッドも設けられています。

この評価用ボードにはフォトダイオード・センサーも装備されているため、トランスインピーダンス・アンプ(TIA)を簡単に設定することができます。レイアウトはガーディング装備用に最適化されており、TIAアプリケーションのリークと寄生容量を小さく抑えることができます。

ADA4622-2の詳細な仕様については、アナログ・デバイセズから提供されているADA4622-2データシートを参照してください。EVAL-ADA4622-2ARZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
