MAX7049

高性能、288MHz~945MHz ASK/FSK ISMトランスミッタ

すべて表示 showmore-icon

出力送信パワーを最大化するとともに超低消費電流

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • トランスミッタ(Tx)
    • 最大+15dBmの長距離送信範囲を提供
    • Tx電流*:21mA (+10dBm Tx電力時)
    • Tx電流*:41mA (+15dBm Tx電力時)
    • 変調整形、ASK、FSK
  • 全般
    • 長いバッテリ寿命を実現
      • シャットダウン電流:50nA以下
      • スリープ電流:350nA以下
    • ICとMCUシリアルペリフェラルインタフェース(SPI™)間で必要なI/O数を最少化
    • 準拠規定
      • FCC Part 15周波数ホッピング
      • ETSI EN300-220準拠
    • 温度センサー内蔵
    • ユーザー定義の外部ループフィルタを備えた高速フラクショナルNシンセサイザ
製品概要
show more Icon

高性能、シングルチップ、超低電力ASK/FSK UHFトランスミッタのMAX7049は、288MHz~945MHzのキャリア周波数の産業、科学、医療(ISM)用帯域で動作します。このICは、低位相ノイズフラクショナルNシンセサイザも備えており、高精度同調、高速周波数アジリティ、および低帯域外電力が可能です。狭帯域アプリケーションをサポートするために、このICは振幅整形および周波数整形の両方の機能を備えており、ユーザーはスペクトル効率を最適化することができます。このICは、最大+15dBmのTx電力を供給します。これらの機能によって、このトランスミッタは長距離アプリケーションに最適となっています。

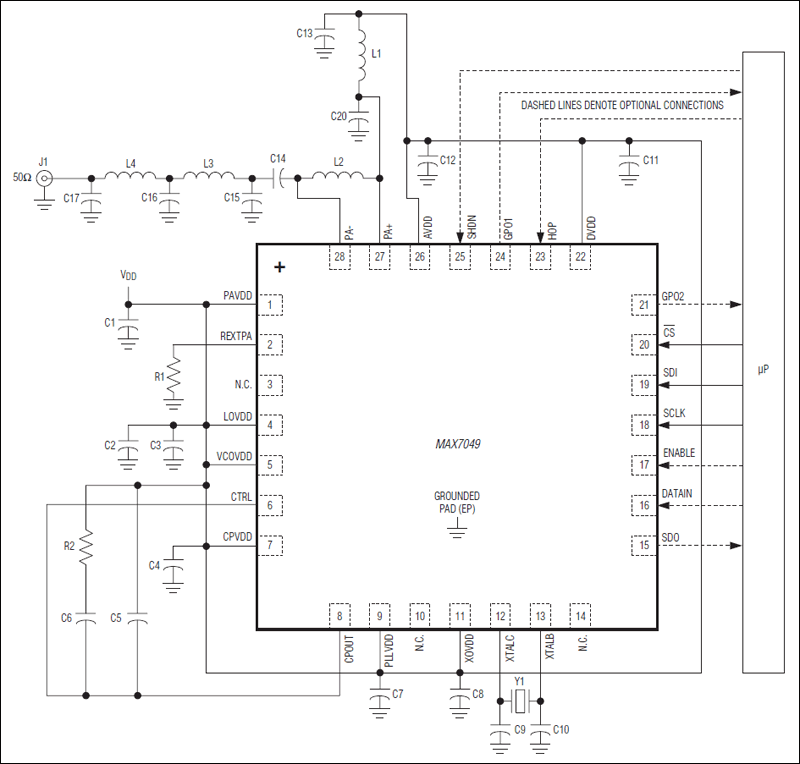

このICのその他システムレベル機能として、デジタル温度センサーや、無線ステータスの監視および外部機能の制御のための多数のフレキシブルGPOを備えています。ローエンドマイクロプロセッサ制御ユニット(MCU)、このIC、水晶、および少数の受動部品を使用し、完全なトランスミッタシステムを構成することができます。

このICは、エクスポーズドパッドを備えた小型5mm x 5mmの28ピンTQFNパッケージで提供されます。このICは、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 自動メータ読取り器(AMR)
  • ホームオートメーション
  • ホームセキュリティ
  • 長距離、単方向リモートキーレスエントリ(RKE)
  • 遠隔制御
  • RFモジュール
  • RFID
  • TPMS
  • ワイヤレスセンサネットワーク
