製品概要
機能と利点
- スイッチデバウンサの集積化によってメカニカルスイッチとのシステムインタフェースを簡素化
- 単一電源動作：+2.7V～+5.5V
- 外付け部品不要
- シングル(MAX6816)、デュアル(MAX6817)、およびオクタル(MAX6818)バージョンを提供
- 消費電流：6µA
- 内蔵保護回路によってシステムの信頼性を向上
- 入力は最大±25Vで電源を上回ることが可能
- 入力端子のESD保護
- ±15kVヒューマンボディモデル
- ±8kV IEC 1000-4-2接触放電
- ±15kV IEC 1000-4-2エアギャップ放電
- ダイレクトデータバスインタフェースを提供するオクタルバージョン(MAX6818)
- 3ステート出力によってマイクロプロセッサ(µP)と直接インタフェース可能(MAX6818)
- スイッチのステート変化出力によってポーリングおよび割込みを簡素化(MAX6818)
- LS573とピンコンパチブル(MAX6818)
製品概要

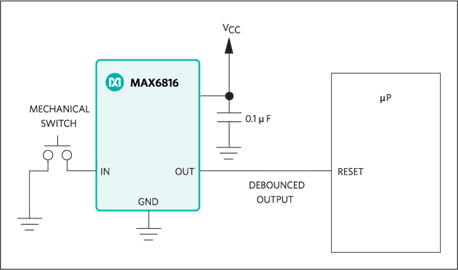

MAX6816/MAX6817/MAX6818はシングル/デュアル/オクタルのスイッチデバウンサで、メカニカル・スイッチをディジタル・システムに用いる場合にメカニカル・スイッチ波形をクリーンにするインタフェースです。メカニカルスイッチから１回または複数回のバウンスがあり、これらデバウンサはあらかじめ設定した短い確認時間後に、クリーンなディジタル出力を発生させます。スイッチオープニングバウンス、およびスイッチクロージングバウンスの両方を除去します。これらスイッチ入力は±25Vのレベルに対応し、厳しい産業環境でも使用できるように、±15kV ESD保護されています。+2.7V～+5.5Vの単一電源で動作し、低電圧ロックアウト回路により、パワーアップ時には正しいステートを出力できます。
MAX6816 (シングル)およびMAX6817 (デュアル)は、SOTパッケージで提供されています。また外付け部品は不要です。電源電流が低いため、ポータブル機器などに最適です。
オクタルスイッチデバウンサのMAX6818は、データバスインタフェース用に設計されています。MAX6818はスイッチを監視し、スイッチのステート変化を出力(アクティブローCH)するため、マイクロプロセッサ(µP)のポーリングや割り込みが簡単に行えます。さらにMAX6818ではイネーブル(アクティブローEN)端子で3ステート出力を制御します。またオクタルラッチLS573とピンコンパチブル(アクティブローCH端子を除く)なため、ディジタルデータバスに容易にインタフェースできます。
アプリケーション
- µPスイッチインタフェース
- 産業用機器
- 膜キーパッド
- PCベースの機器
- ポータブル計測機器
