MAX6802

3ピン、低電力µPリセット回路

すべて表示 showmore-icon

3ピン/4ピン、マニュアルリセット付き、低電力µPリセット回路

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.5)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 10
1Ku当たりの価格 最低価格：$1.81
特長
  • 超低電源電圧：0.7V
  • 低消費電流：4.0µA
  • 2.85V～5.0V電源電圧の高精度監視
  • リセットスレッショルド：2.63V～4.80V (約100mV刻み)
  • 全温度範囲で完全に仕様測定済み
  • 3つのパワーオンリセットタイムアウト期間：1ms (min)、20ms (min)、100ms (min)
  • 低コスト
  • 3つの出力構造：プッシュプルRESET、プッシュプルアクティブローRESET、オープンドレインアクティブローRESET
  • VCC = 0.7VまでRESET/アクティブローRESETの有効性を保証(MAX6800/MAX6801)
  • 電源トランジェント耐性
  • 外付部品不要
  • パッケージ：3ピンSOT23
  • MAX809/MAX810、MAX6326/MAX6327/MAX6328およびMAX6346/MAX6347/MAX6348とピンコンパチブル

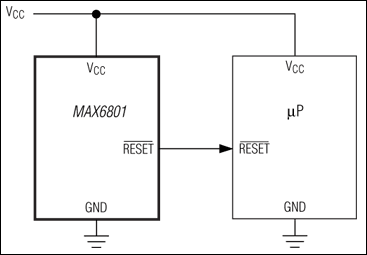

製品概要
show more Icon

MAX6800/MAX6801/MAX6802は、2.85V～5.0Vマイクロプロセッサ(µP)およびデジタル機器の電源を監視するµP監視回路です。これらのデバイスは、外付部品および調整を必要としないため、回路の信頼性向上およびコスト削減を実現します。

いずれのデバイスも、VCC電源電圧が予め設定されたスレッショルドを下回るとリセット信号を発生します。VCCがリセットスレッショルドを上回った後も、予め設定されたタイムアウト期間の間はリセット状態を保持します。これらのデバイスの唯一の違いは出力です。MAX6801 (プッシュプル)およびMAX6802 (オープンドレイン)はアクティブローRESET出力、MAX6800 (プッシュプル)はアクティブハイのRESET出力を備えています。MAX6800/MAX6801はVCCが0.7Vに下がるまで正しい状態を保つことが保証されており、MAX6802はVCCが1.0Vに下がるまで正しい状態を保つことが保証されています。

これらのICのリセットコンパレータは、VCCの高速トランジェントを無視するように設計されています。リセットスレッショルドは2.63V～4.80Vの間で約100mV刻みの出荷時設定が可能です。リセットパルス幅としては、1ms (min)、20ms (min)または100ms (min)が用意されています。MAX6800/MAX6801/MAX6802は3ピンSOT23パッケージで提供されています。低スレッショルド電圧バージョンについては、MAX6332/MAX6333/MAX6334を参照して下さい。

アプリケーション

  • コンピュータ
  • コントローラ
  • クリティカルなµP/µC電力監視
  • インテリジェント機器
  • ポータブル/バッテリ駆動機器
