製品概要
機能と利点
- 超低電源電圧：0.7V
- 低消費電流：4.0µA
- 2.85V～5.0V電源電圧の高精度監視
- リセットスレッショルド：2.63V～4.80V (約100mV刻み)
- 全温度範囲で完全に仕様測定済み
- 3つのパワーオンリセットタイムアウト期間：1ms (min)、20ms (min)、100ms (min)
- 低コスト
- 3つの出力構造：プッシュプルRESET、プッシュプルアクティブローRESET、オープンドレインアクティブローRESET
- VCC = 0.7VまでRESET/アクティブローRESETの有効性を保証(MAX6800/MAX6801)
- 電源トランジェント耐性
- 外付部品不要
- パッケージ：3ピンSOT23
- MAX809/MAX810、MAX6326/MAX6327/MAX6328およびMAX6346/MAX6347/MAX6348とピンコンパチブル
製品概要
MAX6800/MAX6801/MAX6802は、2.85V～5.0Vマイクロプロセッサ(µP)およびデジタル機器の電源を監視するµP監視回路です。これらのデバイスは、外付部品および調整を必要としないため、回路の信頼性向上およびコスト削減を実現します。

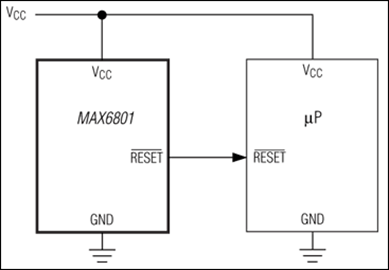

いずれのデバイスも、VCC電源電圧が予め設定されたスレッショルドを下回るとリセット信号を発生します。VCCがリセットスレッショルドを上回った後も、予め設定されたタイムアウト期間の間はリセット状態を保持します。これらのデバイスの唯一の違いは出力です。MAX6801 (プッシュプル)およびMAX6802 (オープンドレイン)はアクティブローRESET出力、MAX6800 (プッシュプル)はアクティブハイのRESET出力を備えています。MAX6800/MAX6801はVCCが0.7Vに下がるまで正しい状態を保つことが保証されており、MAX6802はVCCが1.0Vに下がるまで正しい状態を保つことが保証されています。
これらのICのリセットコンパレータは、VCCの高速トランジェントを無視するように設計されています。リセットスレッショルドは2.63V～4.80Vの間で約100mV刻みの出荷時設定が可能です。リセットパルス幅としては、1ms (min)、20ms (min)または100ms (min)が用意されています。MAX6800/MAX6801/MAX6802は3ピンSOT23パッケージで提供されています。低スレッショルド電圧バージョンについては、MAX6332/MAX6333/MAX6334を参照して下さい。
アプリケーション
- コンピュータ
- コントローラ
- クリティカルなµP/µC電力監視
- インテリジェント機器
- ポータブル/バッテリ駆動機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX6800UR46D3+ | 材料宣誓書（MD） | 信頼性データ | 3-SOT_23-N/A | |
| MAX6800UR46D3+T | 材料宣誓書（MD） | 信頼性データ | 3-SOT_23-N/A | |
| ウェハ・ファブリケーション・データ |
