製品概要
機能と利点
- 低自己消費電流：31µA
- 広い入力電圧範囲：4V～72V
- 出力電流能力：100mA
- ドロップアウト電圧：620mV (100mAで5V出力の場合)
- 固定出力電圧オプション：5V、3.3V、2.5V、および1.8V
- ウォッチドッグタイマオプション(1.6s (MAX6773/MAX6774)および50ms (MAX6773B/MAX6774B))
- 可変出力電圧：1.8V～11V
- オープンドレイン型またはプッシュプルのアクティブローRESET出力
- 固定の、またはコンデンサで設定可能なリセットタイムアウト
- 放熱特性を高めた3mm x 3mmの1.9W、小型TDFNパッケージ
- 温度過昇および短絡保護
- 完全動作保証温度範囲：-40℃～+125℃
- AEC-Q100認定(MAX6765TT_D_/V+、MAX6767TA_D_/V+、MAX6769TA_D_/V+、MAX6773TA_D_/V+、MAX6773BTA_D_/V+のみ)

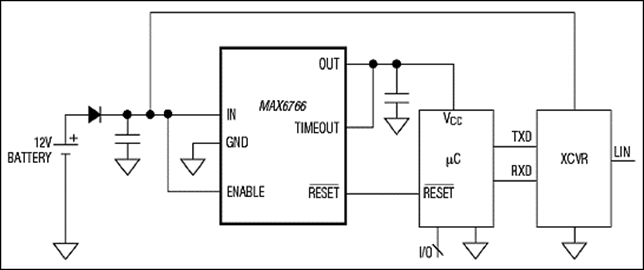

製品概要
MAX6765～MAX6774Bは、4V～72Vで動作し、最大100mAの負荷電流を供給する低自己消費電流の高電圧、リニアレギュレータです。これらの低電力デバイスの自己消費電流はわずか31µAで、常時オンの車載用モジュールに最適です。これらのデバイスは5.0V、3.3V、2.5V、および1.8Vの固定標準出力オプションとして提供され、また2個の外付け抵抗を使って1.8V～11Vの範囲で調整することができます。
MAX6765～MAX6774Bは、固定スレッショルドまたは調整可能なスレッショルド付きのプッシュプルまたはオープンドレイン型アクティブローRESET出力を備えています。レギュレータの出力がリセットスレッショルドを下回ると、常にアクティブローRESET出力がアサートされ、出力電圧がそのスレッショルドを上回ると、少なくとも最短リセットタイムアウトの間、アサート状態が維持されます。最短リセットタイムアウト期間は75µs～200msの範囲の固定値で提供されるか、または小容量コンデンサによって外部から調整可能です。
これらのデバイスは、幾つかの電源オン方式に対応する3種類のレギュレータイネーブルモードを備えています。MAX6765/MAX6766/MAX6769/MAX6770/MAX6773/MAX6773B/MAX6774/MAX6774Bは、レギュレータをオン/オフする1個の従来型のイネーブル入力(ENABLE)を備えています。MAX6771/MAX6772は、イグニションスイッチまたはバストランシーバを通じてレギュレータをオン/オフするデュアルのイネーブル入力(ENABLE1とENABLE2)を備えています。MAX6767/MAX6768は、イネーブル入力のほかにホールド入力(アクティブローHOLD)も備え、外付け部品を必要とせずに、自己保持回路を実装することができます。レギュレータをイネーブルした後に、アクティブローHOLDをローに設定すると、その後でENABLEがローに設定されても、レギュレータはオン状態を維持します。アクティブローHOLDを解放すると、レギュレータはシャットダウンされます。
また、MAX6773/MAX6773B/MAX6774/MAX6774Bはウォッチドッグ入力も備えています。このウォッチドッグ入力はマイクロプロセッサ(µP)からのパルス列を監視し、ウォッチドッグ入力が1.6s (typ) (MAX6773/MAX6774)または50ms (typ) (MAX6773B/MAX6774B)のウォッチドッグタイムアウト期間を超えてハイまたはロー状態を維持する場合はリセットパルスを生成します。
MAX6765～MAX6774Bは、放熱特性を高めた3mm x 3mmの小型TDFNパッケージで提供されます。このパッケージは最大1.951Wを消費可能であるため、高い周囲温度、高バッテリ電圧、および大負荷電流状態の連続レギュレータ動作に対応します。
MAX6765～MAX6774Bは、-40℃～+125℃の動作温度範囲での動作が保証されています。
アプリケーション
- 車載用
- 産業用
- テレコム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX6769TALD2+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX6769TALD2+T | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX6769TALD2/V+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX6769TASD2+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX6769TASD2+T | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| ウェハ・ファブリケーション・データ | MAX6769 Reliability Data |
