MAX5949

製造中

RSENSE外付け、-48Vホットスワップコントローラ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 通電中の-48Vバックプレーンから安全にボードを着脱可能
  • LT4250Lとピン/機能コンパチブル(MAX5949A)
  • LT1640Lとピンコンパチブル(MAX5949A)
  • LT4250Hとピン/機能コンパチブル(MAX5949B)
  • LT1640Hとピンコンパチブル(MAX5949B)
  • 入力電圧のステップ変化および電流スパイクに対する回路ブレーカ耐性
  • 外付け部品不要の-100V入力過渡に対する耐性
  • プログラマブルな突入電流および短絡電流の制限値
  • -20V～-80Vで動作
  • プログラマブルな過電圧保護
  • プログラマブルな低電圧ロックアウト
  • 短絡負荷時に電源投入可能
  • パワーグッド制御出力

MAX5949A/MAX5949Bは、回路カードを通電中のバックプレーンに安全にホットプラグすることができるホットスワップコントローラです。MAX5949A/MAX5949Bは-20V～-80Vで動作し、-48V電源システムに最適です。これらのデバイスはLT4250とピン/機能コンパチブルで、LT1640とピンコンパチブルです。

MAX5949A/MAX5949Bは回路カードへの電源投入を制御し、電源レイルのグリッチとボードコネクタ/部品の損傷を防止します。MAX5949A/MAX5949Bは、低電圧、過電圧、および過電流保護を備えています。これらのデバイスによって、負荷に電源投入する前に、入力電圧が許容範囲内で安定します。

MAX5949AおよびMAX5949Bはともに、障害状態発生時に外付けMOSFETをオフにして、過電流および短絡状態からシステムを保護します。MAX5949A/MAX5949Bは入力電圧のステップ変化に対する保護も備えています。入力電圧のステップ変化時に、MAX5949A/MAX5949Bは、負荷への電源をオフにせずに、負荷消費電流を安全なレベルに制限します。

両デバイスはオープンドレイン型パワーグッドステータス出力(MAX5949Aの場合は/PWRGD、MAX5949Bの場合はPWRGD)を備え、この出力を使って後続のコンバータをイネーブルすることができます。

MAX5949A/MAX5949Bは、8ピンSOパッケージで提供されます。両デバイスとも、-40℃～+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • -48V分散電源システム
  • 基地局用ラインカード
  • 電話局ラインカード
  • 電話局交換機
  • 負電源制御
  • ネットワークルータおよびスイッチ
  • サーバラインカード
  • テレコムラインカード
MAX5949
RSENSE外付け、-48Vホットスワップコントローラ

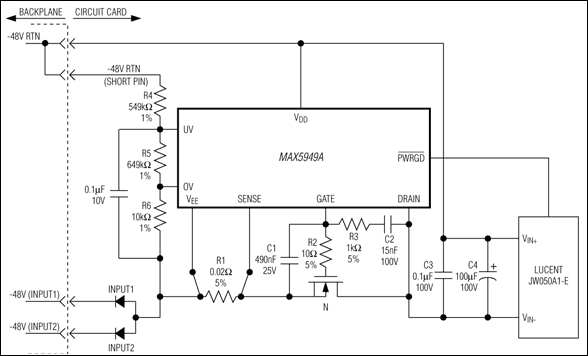

MAX5949A、MAX5949B：標準動作回路
