MAX5941B

製造中止

IEEE 802.3af準拠、受電側機器(PD)用、Power over Ethernetインタフェース/PWMコントローラ

業界初、全機能内蔵IEEE 802.3af準拠Power over Ethernet電源IC

製品モデル: 2
1Ku当たりの価格: 最低価格：$14.87

Viewing:

製品情報

受電側機器とのインタフェース
- IEEE 802.3af準拠のPDインタフェースを完全内蔵
- PD検出およびプログラマブルな分類シグネチャ
- 検出時の10µA以下のリーク電流オフセット
- 切断および突入電流制限用のMOSFET内蔵
- ゲート出力により内蔵の絶縁用FETを外部制御
- プログラマブルな突入電流制御
- プログラマブルな低電圧ロックアウト
PWMコントローラ
- 広い入力電圧範囲：18V～67V
- 電流モード制御
- 前縁のブランキング
- 内部で275kHz ±10%にトリミングの発振器
- ソフトスタート

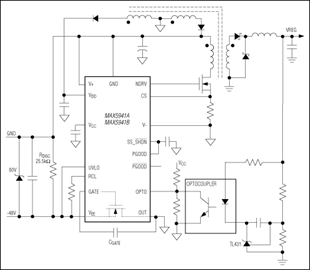

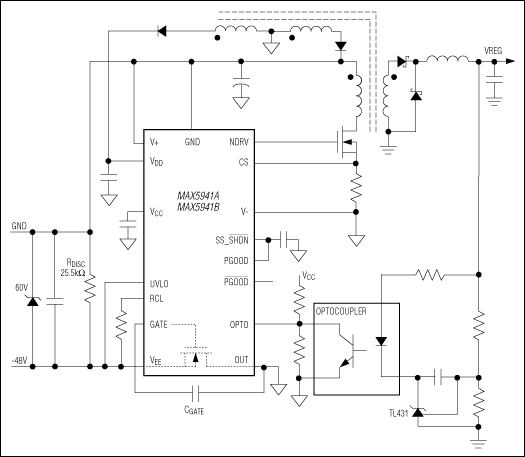

MAX5941A/MAX5941Bは、Power over Ethernet (PoE)システムの受電側機器(PD)用の電源ICを内蔵しています。MAX5941A/MAX5941Bは、絶縁または非絶縁設計のフライバックおよびフォワードコンバータに最適なPDインタフェースと小型DC-DC PWMコントローラを備えています。

MAX5941A/MAX5941BのPDインタフェースはIEEE® 802.3af規格に準拠し、PDに検出シグネチャ、分類シグネチャ、およびプログラマブルな突入電流制御機能を持つ内蔵の切断スイッチを提供します。これらの製品は、大きいヒステリシスを持つパワーモード低電圧ロックアウト(UVLO)、およびパワーグッドステータス出力も備えています。

MAX5941A/MAX5941Bは、DC-DC固定周波数絶縁電源の実現に不可欠な構成要素もすべて内蔵しています。これらの製品は、通信/工業用電圧範囲の絶縁型電源に最適な高スタートアップ回路を内蔵する電流モードコントローラです。高電圧のスタートアップ回路によって、スタートアップ時にPWMコントローラは18V～67Vの入力電源から直接電源を供給することができます。スイッチング周波数は内部で275kHz ±10%にトリミングされるため、磁性部品やフィルタ部品を削減することができます。MAX5941Aでは85%の動作デューティサイクルを可能とし、この製品を使ってフライバックコンバータを実現することができます。MAX5941Bでは動作デューティサイクルを50%以下に制限し、この製品をシングルエンドフォワードコンバータで使用することができます。MAX5941A/MAX5941Bは、PDの前段にある外付けダイオードブリッジの有無に関係なく動作するように設計されています。

MAX5941A/MAX5941Bは16ピンSOパッケージで提供されます。

アプリケーション

コンピュータテレフォニ
インターネット機器
IP電話
Power over Ethernet/Power over MDIの受電機器
セキュリティカメラ
無線アクセスノード

製品モデル: 2
1Ku当たりの価格: 最低価格：$14.87

ドキュメント

データシート 1

MAX5941A-MAX5941B: IEEE 802.3af-Compliant Power-Over-Ethernet Interface/PWM Controller for Power Devices Data Sheet (Rev.4) 06/29/2006

技術記事 1

PWMコントローラMAX5941Bを用いた受電機器(PD)モジュールのリファレンスデザイン 02/23/2023

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX5941BESE+	16-SOIC_N-150_MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys
MAX5941BESE+T	16-SOIC_N-150_MIL	Material Declaration Reliablity Data パッケージ関連資料	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX5941Bの評価キット

今すぐ購入詳細を表示

機能と利点

IEEE 802.3af準拠のPDインタフェース回路
PD検出およびプログラマブルな分類シグネチャ
プログラマブルな突入電流制限
プログラマブルなUVLO
絶縁型13.2WフォワードDC-DCコンバータ
入力電圧範囲：-36V～-60V
絶縁出力：+3.3V (4A)
エンドスパンおよびミッドスパンEthernetシステムから電源供給
外付けDC-DCコンバータ用-48V電源インタフェース
ローカル電源入力(ACアダプタ)
完全実装および試験済み

製品詳細

MAX5941Bの評価キット(EVキット)は、Ethernetポート、-48Vシステム用のネットワーク受電側機器(PD)インタフェース、およびDC-DC PWMコントローラ回路を装備した完全実装および試験済み表面実装回路ボードです。MAX5941Bは、IP電話、ワイヤレスアクセスノード、およびセキュリティカメラなどのPD用に、EthernetネットワークポートからのDC-DC、固定周波数、絶縁電源を必要とするPower over LANアプリケーションで使用されます。

MAX5941BのEVキットは、IEEE® 802.3af準拠の給電側機器(PSE)から電源供給されます。PSEコントローラについては、MAX5922およびMAX5935のデータシートを参照してください。PSEは、非シールドツイストペアEthernetネットワークケーブルによって必要な-44V～-57VのDC電源をEVキットに供給します。このEVキットは、エンドスパン/エンドポイントやミッドスパンのEthernetシステムから供給されるDC電源を分離するための10/100BASE-TX Voice over IP (VoIP)磁性モジュールと独立したダイオードブリッジを備えています｡

MAX5941BのEVキットは、PDインタフェースとDC-DC PWM機能を検証します。また、このEVキットは、MAX5941Bの全機能も検証します。PD検出シグネチャ、設定可能なPD分類シグネチャ、プログラマブルな突入電流と低電圧ロックアウト(UVLO)などの機能を評価することができます。これらの全機能はEVキット上で設定可能です。

また、MAX5941BのEVキットは、電気的に絶縁された13.2W、275kHzスイッチング周波数のDC-DCコンバータも装備しています。このコンバータはICのMAX5941Bの電流モードPWMコントローラ部を採用しています。フォワードDC-DCコンバータ回路の電源はMAX5941Bの-48V出力、またはACアダプタなどのローカルな入力DC電源から供給されます。DC-DCコンバータは+3.3Vの出力電圧に設定され、最大4Aを供給します。(最高85%の)高効率を、1次側の単一トランジスタのフォワードDC-DCコンバータトポロジと2次側の同期整流器によって達成しています。表面実装トランスは、出力に最大1500V_RMSのガルバニック絶縁を提供します。UVLO、ソフトスタート、および電流制限によって、信頼性の高い13.2Wの絶縁電源が供給されます。

警告：MAX5941BのEVキットは高電圧で動作するように設計されています。このEVキットとこれに接続される機器には危険電圧が存在します。このEVキットに電源投入したり、あるいはこれに接続されるソースに電源供給を行うユーザは、高電圧電気機器の取扱いに適した安全手順に従う必要があります。

重大な障害状態や故障状態の場合は、このEVキットは大量の電力を消費する場合があります。その結果、構成部品または構成部品の破片が高速で機械的に排出されるおそれがあります。人体への傷害のおそれを回避するため、このEVキットを注意して取り扱ってください。
