MAX5935

クワッドネットワークパワーコントローラMAX5935は、IEEE 802.3af準拠の給電機器(PSE)で使用するために設計されています。このデバイスは、パワーデバイス(PD)検出、分類、電流制限、およびDCとAC両方の負荷切断検出を提供します。MAX5935は、エンドポイントPSE (LANスイッチ/ルータ)またはミッドスパンPSE (パワーインジェクタ)アプリケーションのいずれかで使用可能です。

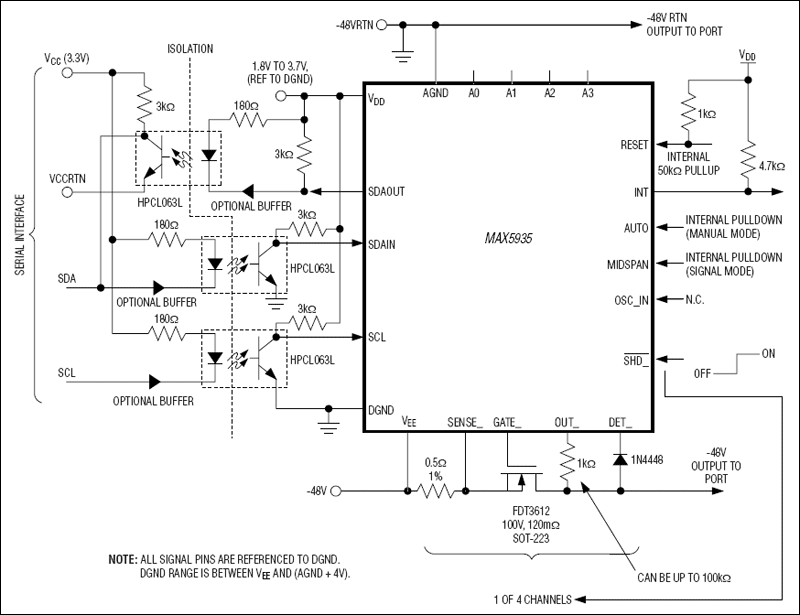

MAX5935は自立動作、またはI²C対応インタフェースでソフトウェアによる制御が可能です。独立した入出力データライン(SDAINおよびSDAOUT)によって光カプラとの使用が可能です。MAX5935はスレーブデバイスです。4つのアドレス入力によって16の固有のMAX5935アドレスが実現します。独立したアクティブローINT出力および4つの独立したシャットダウン入力(アクティブローSHD_)によって障害からポートシャットダウンへの高速応答が行われます。アクティブローRESET入力がデバイスのハードウェアリセットを実現します。特別なウォッチドッグ機能で、ハードウェアはソフトウェアのクラッシュ時に制御をスムーズに引き継ぎます。MAX5935にはケイデンスタイミング機能があるためミッドスパンシステムに使用することができます。

MAX5935は完全ソフトウェア設定およびプログラム可能です。 Class over Current検出機能によってシステム電源管理が可能となり、PDがクラス許容量以上の電流を引き出しているか検出します。その他の機能には、入力低/過電圧ロックアウト、温度過昇保護、スタートアップ、パワーグッド、およびフォルトステータス時の出力電圧スルーレート制限があります。MAX5935のプログラム可能なものには、ゲートチャージ電流、電流制限スレッショルド、スタートアップタイムアウト、過電流タイムアウト、自動再スタートデューティサイクル、PD切断AC検出スレッショルド、およびPD切断検出タイムアウトがあります。

MAX5935は36ピンSSOPパッケージで入手可能で、拡張(-40℃～+85℃)および民生用(0℃～+70℃)両方の温度範囲での動作が保証されています。

アプリケーション

• ミッドスパンパワーインジェクタ
• Power over LAN/Power over Ethernet
• 給電機器(PSE)
• ルータ/スイッチ
