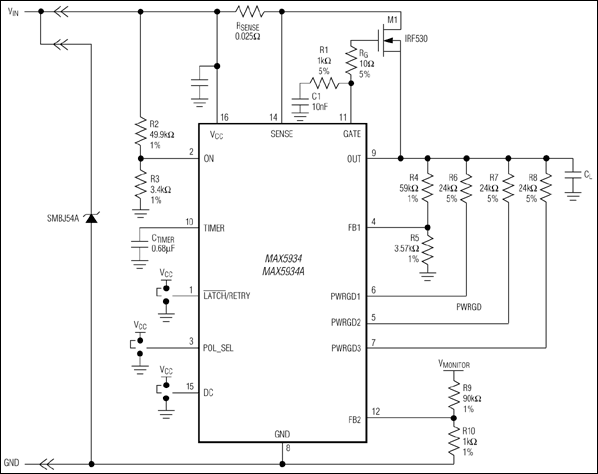

4327: フォルト管理およびステータス極性が選択可能な高正電圧、ホットスワップコントローラ Data Sheet (Rev. 1)1/1/1900PDF268K
製品概要
機能と利点
- +9V～+80Vの電源に対して安全にホットスワップ(MAX5934A)
- 通電中のバックプレーンに対してボードを安全に着脱
- ピン選択可能なアクティブローまたはアクティブハイのパワーグッド出力
- ピン選択可能なラッチまたは自動再試行フォルト管理
- プログラマブルなフォールドバック電流制限
- 外付けnチャネルMOSFETのハイサイド駆動
- サーマルシャットダウン内蔵
- 低電圧ロックアウト(UVLO)
- ピン選択可能なデューティサイクルオプション(0.94%、1.88%、3.75%)
製品概要
MAX5934/MAX5934Aは、+9V～+80V (MAX5934A)の正電源レイル用の全機能内蔵ホットスワップコントローラです。MAX5934は、+33V～+80Vの電源レイルに最適化されています。これらの製品は、バックプレーン電源レイルにグリッチを発生させずに、通電中のバックプレーンに対して回路カードを安全に着脱することを可能とします。MAX5934/MAX5934Aは、プログラマブルなアナログフォールドバック電流制限、低電圧ロックアウト、および外付けnチャネルMOSFETを通した出力電圧のプログラマブルスルーレートを可能とします。また、これらの製品が、プログラム設定する時間を超えて電流制限状態にある場合は、外付けnチャネルMOSFETをオフとし、その状態を維持します。
MAX5934/MAX5934Aは、ピン選択可能なPWRGD_アサート極性(アクティブローまたはアクティブハイ)およびピン選択可能なフォルト管理(ラッチまたは自動再試行)を装備しています。その他の機能として、回路ブレーカフォルト後の自動リスタート、選択可能なデューティサイクル(DC)オプション、および温度過昇から保護するサーマルシャットダウンモードなどがあります。
MAX5934/MAX5934Aは拡張温度範囲(-40℃～+85℃)で動作し、16ピンQSOPパッケージで提供されます。
アプリケーション
- 24V/48V産業用/アラームシステム
- 電子回路ブレーカ
- 活線基板挿入
- 産業用ハイサイドスイッチ/回路ブレーカ
- ネットワークルータおよびスイッチ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX5934AEEE+ | 材料宣誓書（MD） | 信頼性データ | 16-QSOP-150_MIL | |
| MAX5934AEEE+T | 材料宣誓書（MD） | 信頼性データ | 16-QSOP-150_MIL | |
| ウェハ・ファブリケーション・データ |
