製品概要
機能と利点
- -16V～-65Vの電源に対して安全なホットスワップを提供
- 電流制限：280mA (MAX5911)
- 電流制限：415mA (MAX5912)
- ゼロ電流負荷切断
- パワーFET内蔵
- 障害状態を報告するステータス出力
- 内部スイッチ保護回路
- 内部サーマルシャットダウン
- AGNDに対して最高±5Vまで対応できるDGND

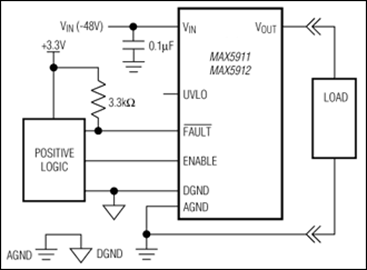

製品概要
MAX5911/MAX5912は、負電源用の完全集積化ホットスワップスイッチです。これらのデバイスは、負電源にグリッチの問題を発生させることなく、ライブのバックボーンまたはポートへの回路カードの挿入や取外しを可能にします。また、様々な回路のパラメータを監視し、障害条件が発生した場合に負荷を切断し、ロジックレベルの/FAULT出力を使用してホストに警告を発します。MAX5911/MAX5912は-16V～-65Vの電圧範囲で動作し、IP電話をハブへホットプラグできるよう設計されていますが、その他の動作も可能です。
起動中は、内部パワーFETがバックプレーン電源と負荷間の電流を、MAX5911の場合は280mAに、MAX5912の場合は415mAに安定化させます。起動後はFET機能が完全に拡張され、オン抵抗を低減します。堅牢な動作を保証するために、MAX5911/MAX5912は内部FETへのダメージを防ぐ安全機能を内部に備えています。これらの機能の中には、正のロジック信号(+3.3Vまたは+5V)に応答するイネーブル入力があり、ホストシステムの負荷切断が可能になります。ENABLEは、ラッチング障害状態が発生した後にデバイスをリセットするためにも使用されます。
MAX5911/MAX5912 Simple Swapper™ホットスワップICは、低電圧ロックアウト(UVLO)、パワー・ナット・グット、ゼロ電流の検出、サーマルシャットダウン等、障害条件を検出するための4つのパラメータを監視します。これらのデバイスは-40℃～+85℃の拡張温度範囲で使用できます。MAX5911は8ピンSOICパッケージ、MAX5912は16ピンSOICパッケージで提供されています。
アプリケーション
- ブリッジ
- ネットワークハブ、交換機、ルータ
- ルータ/スイッチ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX5911ESA+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| MAX5911ESA+T | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| ウェハ・ファブリケーション・データ |
