製品概要
機能と利点
- 出力更新レート：600Msps
- 低ノイズスペクトル密度：-157dBFS/Hz (fOUT = 36MHzにおいて)
- 優れたSFDRおよびIMD性能
- SFDR = 79dBc (fOUT = 30MHzにおいて) (ナイキスト周波数まで)
- SFDR = 67dBc (fOUT = 130MHzにおいて) (ナイキスト周波数まで)
- IMD = -95dBc (fOUT = 30MHzにおいて)
- IMD = -70dBc (fOUT = 130MHzにおいて)
- ACLR = 72dB (fOUT = 122.88MHzにおいて)
- フルスケール出力電流：2mA～20mA
- LVDS対応ディジタル入力
- 1.2Vのバンドギャップリファレンス内蔵
- 低消費電力：292mW (600Mspsにおいて)
- 小型QFN-EPパッケージ(10mm x 10mm)
- 評価キット入手可能(MAX5891EVKIT)
製品概要

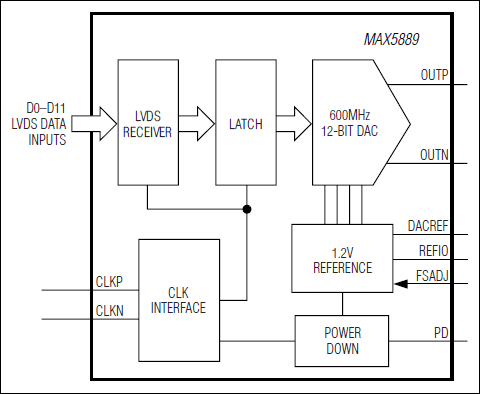

MAX5889は12ビット、600Mspsの高性能ディジタル-アナログコンバータ(DAC)で、無線基地局の信号合成アプリケーションやその他の通信アプリケーションの厳しい性能要件に適合しています。DACのMAX5889は3.3Vおよび1.8V電源で動作し、わずか292mWの電力消費で、高速LVDS入力によって600Mspsの更新レートをサポートして、fOUT = 30MHzにおいて79dBcのスプリアスフリーダイナミックレンジ(SFDR)など卓越したダイナミック性能を備えています。
MAX5889は2mA～20mAのフルスケール出力電流範囲をサポートする電流ステアリングアーキテクチャを採用し、2重終端された50Ω負荷で-2dBm～-22dBmのフルスケール出力信号レベルを生成します。MAX5889は1.2Vのバンドギャップリファレンスと制御用アンプを内蔵し、高精度および低ノイズ性能を確保しています。独立したリファレンス入力(REFIO)を通じて、外部リファレンスソースを使って、フレキシビリティを最適化し、利得精度を向上することができます。
MAX5889のディジタル入力はLVDS電圧レベルを受け付け、フレキシブルなクロック入力を差動またはシングルエンドのAC結合またはDC結合で駆動することができます。MAX5889はエクスポーズドパッド(EP)付き68ピンQFNパッケージで提供され、拡張温度範囲(-40℃～+85℃)での動作が保証されています。
MAX5889のピンコンパチブル16ビットおよび14ビットバージョンについてはMAX5891およびMAX5890のデータシートを参照してください。
ピンコンパチブル、12/14/16ビット高速DACファミリの全リストは、パラメトリック表を参照してください。
アプリケーション
- 自動試験装置(ATE)
- 基地局：シングルキャリアUMTS、CDMA、GSM
- ケーブルモデム終端システム(CMTS)
- 通信：固定ブロードバンド無線アクセス、ポイント間マイクロ波
- ダイレクトデジタル合成(DDS)
- 計測
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
MAX5889 Reliability Data1/12/2023
-
差動出力、電流モードディジタル-アナログコンバータ(DAC)のリニアリティの測定5/22/2008
おすすめ製品
MAX5889 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX5889EGK+D | 材料宣誓書（MD） | 信頼性データ | 68-LFCSP-10X10X0.85 | |
| MAX5889EGK+TD | 材料宣誓書（MD） | 信頼性データ | 68-LFCSP-10X10X0.85 | |
| ウェハ・ファブリケーション・データ | MAX5889 Reliability Data |
