MAX5876

LVDS入力、12ビット、250Msps、高ダイナミック性能、デュアルDAC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
特長
  • 出力更新レート：250Msps
  • ノイズスペクトル密度 = -154dBFS/Hz (fOUT = 16MHzにおいて)
  • 優れたSFDRおよびIMD性能
    • SFDR = 75dBc (fOUT = 16MHzにおいて) (ナイキスト周波数まで)
    • SFDR = 71dBc (fOUT = 80MHzにおいて) (ナイキスト周波数まで)
    • IMD = -87dBc (fOUT = 10MHzにおいて)
    • IMD = -73dBc (fOUT = 80MHzにおいて)
  • ACLR = 75dB (fOUT = 61MHzにおいて)
  • フルスケール出力電流：2mA～20mA
  • LVDS対応のディジタルおよびクロック入力
  • +1.20Vのバンドギャップリファレンス内蔵
  • 低消費電力：287mW

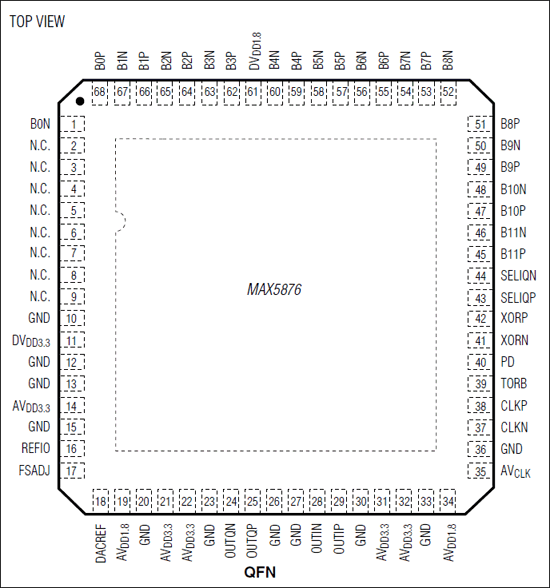

  • 68ピン小型QFN-EPパッケージ(10mm x 10mm)
  • 評価キット入手可能(MAX5878EVKIT)
製品概要
show more Icon

MAX5876は、高性能12ビットの、250Msps、デュアル、ディジタル-アナログコンバータ(DAC)です。このDACは、無線基地局の信号合成アプリケーションやその他の通信アプリケーションの厳しい性能要件に適合しています。このデュアルDACは+3.3Vおよび+1.8V電源で動作し、fOUT = 16MHzにおいて75dBcのスプリアスフリーダイナミックレンジ(SFDR)など卓越したダイナミック性能を備え、わずか287mWの消費電力で250Mspsの更新レートをサポートしています。

MAX5876は2mA～20mAのフルスケール出力電流範囲をサポートする電流ステアリングアーキテクチャを採用し、0.1VP-P～1VP-Pの差動出力電圧振幅を実現しています。このデバイスは+1.2Vのバンドギャップリファレンスと制御用アンプを内蔵し、高精度および低ノイズ性能を保証しています。独立したリファレンス入力(REFIO)が、外部リファレンスソースを使って適度のフレキシビリティを備えて、利得精度の向上を可能とします。

MAX5876のクロック入力は、LVDSおよびLVPECL対応の電圧レベルを受け付けます。このデバイスはインタリーブされたデータ入力を備えているため、単一のLVDSバスで両方のDACをサポートすることができます。MAX5876はエクスポーズドパッド(EP)付き68ピンQFNパッケージで提供され、拡張温度範囲(-40℃～+85℃)での動作が保証されています。

MAX5876のピン互換14ビットおよび16ビットバージョンについてはそれぞれMAX5877およびMAX5878のデータシートを参照してください。MAX5876のCMOS互換バージョンについてはMAX5873を参照してください。

ピンコンパチブル、12/14/16ビット高速DACファミリの全リストは、パラメトリック表を参照してください。

アプリケーション

  • 自動試験装置(ATE)
  • 基地局：シングルキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信：固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)
  • 計測
Show More Arrow image
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX5876

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 技術記事
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 04/04/2007
English

MAX5876: 12-Bit, 250Msps, High-Dynamic-Performance, Dual DAC with LVDS Inputs Data Sheet (Rev.2)

PDFファイルを開く

redirect
423.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 01/01/1900
中国語

MAX5876: 12位、250Msps、高动态性能、双路DAC，LVDS输入 Data Sheet

PDFファイルを開く

redirect
423.00K
download

PDFをダウンロード

技術記事

1

PDF Vector

HTML

更新 03/08/2011
English
Reduce the Chances of Human Error: Part 2, Super Amps and Filters for Analog Interface redirect icon

デザイン・ノート

3

PDF Vector

HTML

更新 12/23/2005
English
Folded-Frequency Calculator redirect icon

PDF Vector

HTML

更新 05/18/2006
中国語
混叠频率计算器 redirect icon

PDF Vector

HTML

更新 05/15/2006
日本語
折返し周波数計算表 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

評価用キット 3

MAX5876EVKIT

MAX5876、MAX5877、およびMAX5878の評価キット

zoom

MAX5876EVKIT

MAX5876、MAX5877、およびMAX5878の評価キット

download icon

ダウンロード

 print icon

印刷
MAX5876EVKIT
MAX5876、MAX5877、およびMAX5878の評価キット

機能と利点

  • 迅速な評価と性能試験
  • LVDS対応入力
  • クロック入力およびアナログ出力用SMA同軸コネクタ
  • 1.25Vの外部電圧リファレンス回路を搭載
  • 50Ωに整合済みクロック入力およびアナログ出力信号ライン
  • シングルエンドクロック信号から差動クロック信号への変換回路
  • 差動電流からシングルエンド電圧出力への変換回路
  • 20mAに設定されたフルスケール電流出力
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX5876/MAX5877/MAX5878の評価キット(EVキット)は、ディジタル-アナログコンバータ(DAC)のMAX5876/MAX5877/MAX5878の性能評価に必要な部品をすべて備えた完全実装および試験済みPCBです。MAX5876 (12ビット)/MAX5877 (14ビット)/MAX5878 (16ビット)は、インタリーブされたLVDS入力、1.2Vの電圧リファレンス、および差動電流出力を備える250MspsのデュアルDACです。このEVキットはLVDS対応のディジタルデータ入力、シングルエンドクロック入力、3.3V/1.8Vのデュアル電源で動作し、シンプルな回路ボード動作を実現します。また、MAX5876/MAX5877/MAX5878のEVキットは1.25Vの外部電圧リファレンス回路も搭載しているため、これを使ってMAX5876/MAX5877/MAX5878の入力リファレンス電圧端子を駆動することができます。

アプリケーション

  • 自動試験装置(ATE)
  • 基地局：シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信：固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)計器

MAX5877EVKIT

MAX5876、MAX5877、およびMAX5878の評価キット

zoom

MAX5877EVKIT

MAX5876、MAX5877、およびMAX5878の評価キット

download icon

ダウンロード

 print icon

印刷
MAX5877EVKIT
MAX5876、MAX5877、およびMAX5878の評価キット

機能と利点

  • 迅速な評価と性能試験
  • LVDS対応入力
  • クロック入力およびアナログ出力用SMA同軸コネクタ
  • 1.25Vの外部電圧リファレンス回路を搭載
  • 50Ωに整合済みクロック入力およびアナログ出力信号ライン
  • シングルエンドクロック信号から差動クロック信号への変換回路
  • 差動電流からシングルエンド電圧出力への変換回路
  • 20mAに設定されたフルスケール電流出力
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX5876/MAX5877/MAX5878の評価キット(EVキット)は、ディジタル-アナログコンバータ(DAC)のMAX5876/MAX5877/MAX5878の性能評価に必要な部品をすべて備えた完全実装および試験済みPCBです。MAX5876 (12ビット)/MAX5877 (14ビット)/MAX5878 (16ビット)は、インタリーブされたLVDS入力、1.2Vの電圧リファレンス、および差動電流出力を備える250MspsのデュアルDACです。このEVキットはLVDS対応のディジタルデータ入力、シングルエンドクロック入力、3.3V/1.8Vのデュアル電源で動作し、シンプルな回路ボード動作を実現します。また、MAX5876/MAX5877/MAX5878のEVキットは1.25Vの外部電圧リファレンス回路も搭載しているため、これを使ってMAX5876/MAX5877/MAX5878の入力リファレンス電圧端子を駆動することができます。

アプリケーション

  • 自動試験装置(ATE)
  • 基地局：シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信：固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)計器

MAX5878EVKIT

MAX5876、MAX5877、およびMAX5878の評価キット

zoom

MAX5878EVKIT

MAX5876、MAX5877、およびMAX5878の評価キット

download icon

ダウンロード

 print icon

印刷
MAX5878EVKIT
MAX5876、MAX5877、およびMAX5878の評価キット

機能と利点

  • 迅速な評価と性能試験
  • LVDS対応入力
  • クロック入力およびアナログ出力用SMA同軸コネクタ
  • 1.25Vの外部電圧リファレンス回路を搭載
  • 50Ωに整合済みクロック入力およびアナログ出力信号ライン
  • シングルエンドクロック信号から差動クロック信号への変換回路
  • 差動電流からシングルエンド電圧出力への変換回路
  • 20mAに設定されたフルスケール電流出力
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX5876/MAX5877/MAX5878の評価キット(EVキット)は、ディジタル-アナログコンバータ(DAC)のMAX5876/MAX5877/MAX5878の性能評価に必要な部品をすべて備えた完全実装および試験済みPCBです。MAX5876 (12ビット)/MAX5877 (14ビット)/MAX5878 (16ビット)は、インタリーブされたLVDS入力、1.2Vの電圧リファレンス、および差動電流出力を備える250MspsのデュアルDACです。このEVキットはLVDS対応のディジタルデータ入力、シングルエンドクロック入力、3.3V/1.8Vのデュアル電源で動作し、シンプルな回路ボード動作を実現します。また、MAX5876/MAX5877/MAX5878のEVキットは1.25Vの外部電圧リファレンス回路も搭載しているため、これを使ってMAX5876/MAX5877/MAX5878の入力リファレンス電圧端子を駆動することができます。

アプリケーション

  • 自動試験装置(ATE)
  • 基地局：シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信：固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)計器
