MAX5875

16ビット、200Msps、高ダイナミック性能、CMOS入力、デュアルDAC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$22.00
特長
  • 出力更新速度:200Msps
  • ノイズスペクトル密度 = -162dBFS/Hz (fOUT = 16MHzの場合)
  • 優れたSFDRおよびIMD性能
    • SFDR = 78dBc (fOUT = 16MHzの場合) (ナイキスト周波数まで)
    • SFDR = 75dBc (fOUT = 80MHzの場合) (ナイキスト周波数まで)
    • IMD = -86dBc (fOUT = 10MHzの場合)
    • IMD = -76dBc (fOUT = 80MHzの場合)
  • ACLR = 75dB (fOUT = 61MHzの場合)
  • フルスケール出力電流:2mA~20mA
  • CMOS対応のディジタルおよびクロック入力
  • 1.2Vのバンドギャップリファレンス内蔵
  • 低電力損失:260mW

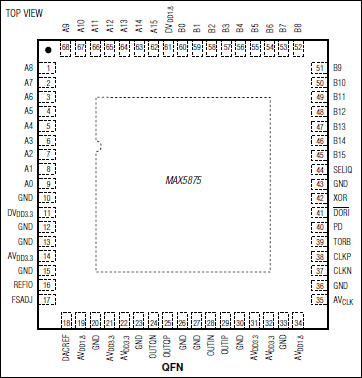

  • 68ピン小型QFN-EPパッケージ(10mm x 10mm)
  • 評価キットを提供(MAX5875EVKIT)
製品概要
show more Icon

MAX5875は、高性能16ビットの、200Msps、デュアル、ディジタル-アナログコンバータ(DAC)です。このDACは、無線基地局の信号合成アプリケーションやその他の通信アプリケーションの厳しい性能要件に適合しています。このデュアルDACは3.3Vおよび1.8V電源で動作し、fOUT = 16MHzで78dBcのスプリアスフリーダイナミックレンジ(SFDR)など卓越したダイナミック性能を備え、わずか260mWの電力損失で200Mspsの更新速度をサポートしています。

MAX5875は2mA~20mAのフルスケール出力電流範囲をサポートする電流ステアリングアーキテクチャを採用し、0.1VP-P~1VP-Pの差動出力電圧振幅を可能としています。このデバイスは1.2Vのバンドギャップリファレンスと制御アンプを内蔵し、高精度/低ノイズ性能を確保しています。独立したリファレンス入力(REFIO)を通じて、外部リファレンスソースを使って、フレキシビリティを最適化し、利得精度を向上することができます。

MAX5875のディジタルおよびクロック入力は、3.3VのCMOS電圧レベルを受け付けます。このデバイスは、デュアルポート入力または単一インタリーブデータポートに対応するフレキシブルな入力データバスを備えています。MAX5875はエクスポーズドパッド(EP)付き68ピンQFNパッケージで提供され、拡張温度範囲(-40℃~+85℃)での動作が保証されています。

MAX5875のピン互換12ビットおよび14ビットバージョンについてはそれぞれMAX5873およびMAX5874のデータシートを参照してください。MAX5875のLVDS互換バージョンについてはMAX5878を参照してください。

ピンコンパチブル、12/14/16ビット高速DACファミリの全リストは、パラメトリック表を参照してください。

アプリケーション

  • 自動試験装置(ATE)
  • 基地局:シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信:固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)
  • 計測

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$22.00

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX5875EGK+D
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 25, 2016

- 1622

ASSEMBLY

MAX5875EGK+D

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 25, 2016

- 1622

arrow down

ASSEMBLY

MAX5875EGK+D

製造中

評価用キット

評価用キット 3

MAX5874EVKIT

MAX5873、MAX5874、およびMAX5875の評価キット

zoom

MAX5874EVKIT

MAX5873、MAX5874、およびMAX5875の評価キット

MAX5873、MAX5874、およびMAX5875の評価キット

機能と利点

  • 迅速な評価と性能試験
  • CMOSコンパチブル入力
  • クロック入力およびアナログ出力用SMA同軸コネクタ
  • 1.25Vの外部リファレンス電圧を搭載
  • 50Ωに整合されたクロック入力およびアナログ出力信号ライン
  • シングルエンドクロック信号から差動クロック信号への変換回路
  • 差動電流からシングルエンド電圧出力への変換回路
  • 20mAに設定されたフルスケール電流出力
  • 完全実装および試験済み

製品の詳細

MAX5873/MAX5874/MAX5875の評価キット(EVキット)は、デュアルディジタル-アナログコンバータ(DAC)のMAX5873 (12ビット)、MAX5874 (14ビット)、およびMAX5875 (16ビット)の性能評価に必要な部品をすべて備えた完全実装および試験済み回路ボードです。これらの200Msps DACは、1.20V電圧リファレンスを内蔵し、差動電流出力を供給します。このEVキットはパラレルCMOSコンパチブルのディジタルデータ入力、シングルエンドクロック入力で動作し、3.3V/1.8Vのデュアル出力電源を必要とし、シンプルな回路ボード動作を実現します。各EVキットは1.25Vの外部リファレンス電圧も内蔵しているため、DACの入力リファレンス電圧端子の駆動に使用することができます。

アプリケーション

  • 自動試験装置(ATE)計測
  • 基地局:シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信:固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)

MAX5873EVKIT

MAX5873、MAX5874、およびMAX5875の評価キット

zoom

MAX5873EVKIT

MAX5873、MAX5874、およびMAX5875の評価キット

MAX5873、MAX5874、およびMAX5875の評価キット

機能と利点

  • 迅速な評価と性能試験
  • CMOSコンパチブル入力
  • クロック入力およびアナログ出力用SMA同軸コネクタ
  • 1.25Vの外部リファレンス電圧を搭載
  • 50Ωに整合されたクロック入力およびアナログ出力信号ライン
  • シングルエンドクロック信号から差動クロック信号への変換回路
  • 差動電流からシングルエンド電圧出力への変換回路
  • 20mAに設定されたフルスケール電流出力
  • 完全実装および試験済み

製品の詳細

MAX5873/MAX5874/MAX5875の評価キット(EVキット)は、デュアルディジタル-アナログコンバータ(DAC)のMAX5873 (12ビット)、MAX5874 (14ビット)、およびMAX5875 (16ビット)の性能評価に必要な部品をすべて備えた完全実装および試験済み回路ボードです。これらの200Msps DACは、1.20V電圧リファレンスを内蔵し、差動電流出力を供給します。このEVキットはパラレルCMOSコンパチブルのディジタルデータ入力、シングルエンドクロック入力で動作し、3.3V/1.8Vのデュアル出力電源を必要とし、シンプルな回路ボード動作を実現します。各EVキットは1.25Vの外部リファレンス電圧も内蔵しているため、DACの入力リファレンス電圧端子の駆動に使用することができます。

アプリケーション

  • 自動試験装置(ATE)計測
  • 基地局:シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信:固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)

MAX5875EVKIT

MAX5873、MAX5874、およびMAX5875の評価キット

zoom

MAX5875EVKIT

MAX5873、MAX5874、およびMAX5875の評価キット

MAX5873、MAX5874、およびMAX5875の評価キット

機能と利点

  • 迅速な評価と性能試験
  • CMOSコンパチブル入力
  • クロック入力およびアナログ出力用SMA同軸コネクタ
  • 1.25Vの外部リファレンス電圧を搭載
  • 50Ωに整合されたクロック入力およびアナログ出力信号ライン
  • シングルエンドクロック信号から差動クロック信号への変換回路
  • 差動電流からシングルエンド電圧出力への変換回路
  • 20mAに設定されたフルスケール電流出力
  • 完全実装および試験済み

製品の詳細

MAX5873/MAX5874/MAX5875の評価キット(EVキット)は、デュアルディジタル-アナログコンバータ(DAC)のMAX5873 (12ビット)、MAX5874 (14ビット)、およびMAX5875 (16ビット)の性能評価に必要な部品をすべて備えた完全実装および試験済み回路ボードです。これらの200Msps DACは、1.20V電圧リファレンスを内蔵し、差動電流出力を供給します。このEVキットはパラレルCMOSコンパチブルのディジタルデータ入力、シングルエンドクロック入力で動作し、3.3V/1.8Vのデュアル出力電源を必要とし、シンプルな回路ボード動作を実現します。各EVキットは1.25Vの外部リファレンス電圧も内蔵しているため、DACの入力リファレンス電圧端子の駆動に使用することができます。

アプリケーション

  • 自動試験装置(ATE)計測
  • 基地局:シングル/マルチキャリアUMTS、CDMA、GSM
  • ケーブルモデム終端システム(CMTS)
  • 通信:固定ブロードバンド無線アクセス、ポイント間マイクロ波
  • ダイレクトデジタル合成(DDS)
