製品概要

機能と利点

  • 広い動作温度範囲:-40℃~+125℃
  • 低消費電流:85µA
  • 超低パワーダウン消費電流:0.3µA
  • +2.7V~+5.5V単一電源
  • 高速20MHz、3線式SPI/QSPI/MICROWIREおよびDSP対応のシリアルインタフェース
  • フォトカプラへの直接接続用シュミットトリガ入力
  • レール・ツー・レール出力バッファ
  • 小型6ピンSOT23パッケージ
  • 0Vへのパワーオンリセット
  • ソフトウェアにより選択可能な3種類のパワーダウン出力インピーダンス:100kΩ、1kΩ、ハイインピーダンス

製品概要

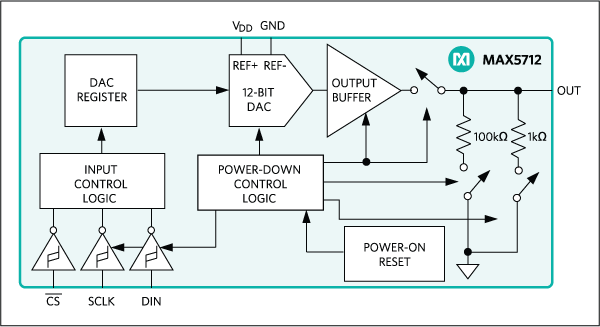

MAX5712は、+2.7V~+5.5Vの単一電源で動作する小型実装面積、低電力、12ビットデジタルアナログコンバータ(DAC)です。高精度出力アンプを内蔵したMAX5712は、レール・ツー・レールで出力をスイングさせます。+3Vでの消費電流がわずか85µAのMAX5712は、ポータブルバッテリ駆動機器に最適です。
MAX5712は、SPI/QSPI/MICROWIRE®およびDSPインタフェース規格対応の3線式シリアルインタフェースを使用しています。すべてのロジック入力は、CMOSロジック対応で、シュミットトリガでバッファされており、フォトカプラに直接接続することができます。MAX5712は、パワーオンリセット(POR)回路を内蔵しており、パワーアップ時にはDACが必ず0V状態から始動します。消費電流を0.3µAに減少させるパワーダウンモードは、ソフトウェアコマンドによって始動します。
MAX5712は、小型6ピンSOT23パッケージで提供されます。デュアルおよびクワッドの12ビットバージョンについては、MAX5722およびMAX5742のデータシートを参照してください。シングル、デュアル、およびクワッドの10ビットバージョンについては、MAX5711、MAX5721、およびMAX5741のデータシートを参照してください。MAX5712は、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 自動チューニング(VCO)
  • バッテリ駆動アプリケーション
  • 利得およびオフセット調整
  • パワーアンプ制御
  • プロセス制御I/O基板
  • VCO制御
