MAX548A

製造中

+2.5V～+5.5V、低電力、シングル/デュアル、8ビット電圧出力DAC、µMAXパッケージ

デュアル、シリアル、電圧出力DAC、µMAXパッケージ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 単一電源動作：+2.5V～+5.5V
  • TUE：±1 LSB (max)
  • パワーオンリセットで全てのレジスタがゼロにクリア
  • 低動作電流：
    • 150µA (MAX548A/MAX549A、VREF = +2.5V)
    • 75µA (MAX550A、VREF = +2.5V)
  • シャットダウンモード：1µA
  • 10MHz、3線式シリアルインタフェース：SPI/QSPI およびMICROWIREとコンパチブル
  • パッケージ：µMAX (8ピンSOよりも50%小型)
  • 各DACに独立のシャットダウンを装備(MAX548A/MAX549A)

MAX548A/MAX549A/MAX550Aは、+2.5V～+5.5V単一電源で動作するシリアル8ビット電圧出力ディジタル-アナログコンバータ(DAC)です。TUEの仕様は、±1 LSBが全温度において保証されています。動作電流(消費電流+リファレンス電流)は、VDD = 2.5Vで回路当たり75µA (typ)となっています。シャットダウン中は、DACとリファレンスの接続が切断されて消費電流が1µA以下に低減します。MAX548A/MAX549Aは、各DACが独立してシャットダウンできるようになっています。

10MHz、3線式シリアルインタフェースはSPI™/QSPI™およびMICROWIRE™インタフェース規格とコンパチブルです。入力はダブルバッファ付であるため、DACの更新の際の自由度が増しています。つまり、入力レジスタとDACレジスタを個別に、あるいは同時に更新できます。

MAX548Aは非同期ロード入力付きのデュアルDACで、VDDをリファレンス入力として使用しています。MAX549Aは、外部リファレンス入力付きのデュアルDACです。MAX550Aは、外部リファレンス入力および非同期ロード入力付きのシングルDACです。

MAX548A/MAX549A/MAX550Aは消費電力が小さく、パッケージが小型µMAX®およびDIPであるため、ポータブルおよびバッテリ駆動アプリケーションに最適です。

アプリケーション

  • バッテリ駆動アプリケーション
  • コンパレータレベル設定
  • デジタル利得およびオフセット制御
  • GaAsアンプバイアス制御
  • 汎用
  • VCXO制御
MAX548A
+2.5V～+5.5V、低電力、シングル/デュアル、8ビット電圧出力DAC、µMAXパッケージ

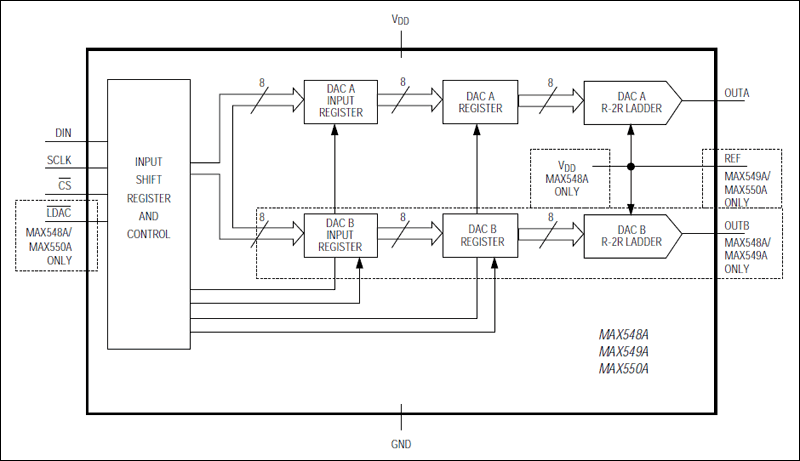

MAX548A、MAX549A、MAX550A：ファンクションダイアグラム
