製品概要

機能と利点

  • 12ビット精度、8ピンMiniDIPまたはSO
  • 高速3線式シリアルインタフェース
  • 低INLおよびDNL (±1/2 LSB Max)
  • 利得精度:±1 LSB Max
  • 低利得温度係数(5ppm/℃ Max)
  • +5Vまたは+15V電源動作
  • TTL/CMOSコンパチブル
  • ESD保護

製品概要

MAX543は、12ビット、電流出力、乗算型ディジタル-アナログコンバータ(DAC)で、省スペース8ピンDIPおよび8ピンまたは16ピン表面実装SOパッケージで提供されています。シリアルインタフェースが3線式のため、基板スペースが減り、また消費電力も低く抑えられます。マイクロプロセッサ(µPs)と組み合わせてシリアルポートで使用する場合、MAX543は入力ピンから出力へのディジタルノイズのフィードスルーを最低限にします。シリアルポートは、専用のアナログバスとして使用でき、またMAX543が動作中にはインアクティブになります。シリアルインタフェースは、光またはトランスを用いた絶縁タイプのアプリケーションを容易にします。

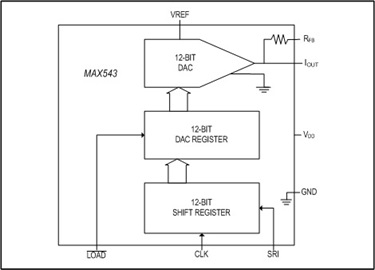

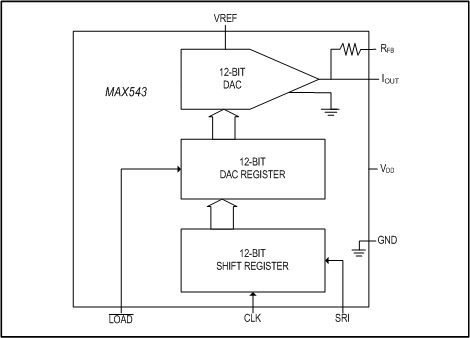

MAX543は、12ビットR-2RタイプのDAC、シリアル入力パラレル出力のシフトレジスタ、DACレジスタおよびロジック制御回路を内蔵しています。クロック(CLK)パルスの立上りエッジでシリアル入力(SRI)データがMAX543へ転送されます。全てのデータがクロックインされると、このデータはアクティブローLOAD入力をローにすることによってDACレジスタに送られます。MAX543は、+5Vまたは+15Vの単一電源で動作します。+5V電源動作時は、ディジタル入力はTTLおよび+5V CMOSコンパチブルです。+15V電源動作時は、高耐圧のCMOSコンパチビリティが維持されます。マキシムのMAX543は、低温度係数のレーザトリミングされた薄膜抵抗を使用しているため、 ±¼ LSBの直線性および±1 LSB以内の利得精度が得られます。ディジタル入力は静電放電(ESD)のダメージに対して保護されており、標準的に5.000V以上のESD電圧に耐えられます。

アプリケーション

  • µP制御システム
  • 自動キャリブレーション
  • デジタル制御フィルタ
  • 動作制御システム
  • プログラマブルアンプ/アッテネータ
