MAX541

+5V、シリアル入力、電圧出力、16ビットDAC

すべて表示 showmore-icon

シングル、シリアル、電圧出力DAC、SOパッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 17
1Ku当たりの価格 最低価格:$14.75
特長
  • 調整なしでフル16ビット性能を発揮
  • 電源:+5V単一
  • 低電力:1.5mW
  • セトリング時間:1µs
  • バッファなしの電圧出力が60kΩの負荷を直接駆動
  • シリアルインタフェース:SPI/QSPI/MICROWIREに対応
  • パワーオンリセット回路がDAC出力を0Vにクリア(ユニポーラモード)
  • フォトカプラへの直接インタフェース用にシュミットトリガ入力を装備
製品概要
show more Icon

MAX541/MAX542は、+5V単一電源で動作する16ビットシリアル入力、電圧出力のディジタルアナログコンバータ(DAC)です。調整を必要とすることなく全温度範囲で16ビット性能(INLおよびDNLが±1 LSB)を提供します。DAC出力はバッファされていないため、消費電流が0.3mA、オフセットエラーが1 LSBと低くなっています。

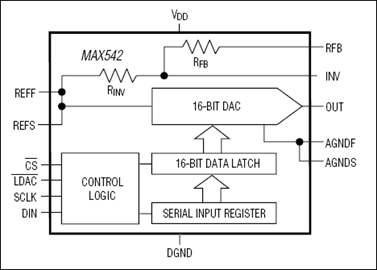

DACの出力範囲は0V~VREFです。MAX542はバイポーラ動作用に、外部高精度オペアンプ(MAX400等)と併用可能なマッチングされたスケーリング抵抗を内蔵し、±VREFの出力スイングを発生させることができます。またMAX542は、リファレンスおよびアナロググランドピンにケルビン検出接続を採用しているため、レイアウトによる影響を小さくします。16ビットのシリアルワードがデータをDACラッチにロードします。10MHzの3線式シリアルインタフェースはSPI™/QSPI™およびMICROWIRE™に対応しており、絶縁を必要とするアプリケーションではフォトカプラと直接インタフェースすることができます。電源投入時には、パワーオンリセット回路がDACの出力を0V (ユニポーラモード)にクリアします。MAX541は、8ピンプラスチックDIPおよびSOパッケージで提供されています。MAX542は、14ピンプラスチックDIPおよびSOパッケージで提供されています。

アプリケーション

  • 自動試験装置(ATE)
  • データ収集
  • 高分解能オフセットおよび利得調整
  • 産業用プロセス制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 17
1Ku当たりの価格 最低価格:$14.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX541ACPA+
  • HTML
  • HTML
MAX541ACSA+
  • HTML
  • HTML
MAX541ACSA+T
  • HTML
  • HTML
MAX541AESA+
  • HTML
  • HTML
MAX541AESA+T
  • HTML
  • HTML
MAX541BCPA+
  • HTML
  • HTML
MAX541BCSA+
  • HTML
  • HTML
MAX541BCSA+T
  • HTML
  • HTML
MAX541BEPA+
  • HTML
  • HTML
MAX541BESA+
  • HTML
  • HTML
MAX541BESA+T
  • HTML
  • HTML
MAX541CCPA+
  • HTML
  • HTML
MAX541CCSA+
  • HTML
  • HTML
MAX541CCSA+T
  • HTML
  • HTML
MAX541CEPA+
  • HTML
  • HTML
MAX541CESA+
  • HTML
  • HTML
MAX541CESA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 22, 2018

- 1702N

ASSEMBLY

MAX541ACSA+

製造中

MAX541ACSA+T

製造中

MAX541BESA+

製造中

MAX541BESA+T

製造中

10 30, 2020

- 1702R2

ASSEMBLY

MAX541AESA+

製造中

MAX541AESA+T

製造中

MAX541BCSA+

製造中

MAX541BCSA+T

製造中

MAX541CCSA+

製造中

MAX541CCSA+T

製造中

MAX541CESA+

製造中

MAX541CESA+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 22, 2018

- 1702N

arrow down

ASSEMBLY

MAX541ACSA+

製造中

MAX541ACSA+T

製造中

MAX541BESA+

製造中

MAX541BESA+T

製造中

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX541AESA+

製造中

MAX541AESA+T

製造中

MAX541BCSA+

製造中

MAX541BCSA+T

製造中

MAX541CCSA+

製造中

MAX541CCSA+T

製造中

MAX541CESA+

製造中

MAX541CESA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX54XEVKIT

MAX541およびMAX542の評価キット

zoom

MAX54XEVKIT

MAX541およびMAX542の評価キット

MAX541およびMAX542の評価キット

機能と利点

  • バイポーラおよびユニポーラ出力の両方を提供
  • 高精度電圧リファレンス搭載:+2.5V
  • バイポーラおよびユニポーラ高精度オペアンプ搭載
  • 実証済み高性能16ビットDAC PCBレイアウト
  • ハイスピードUSB 2.0 USB-PC接続(ケーブル同梱)
  • Windows XP、Windows Vista、およびWindows 7対応ソフトウェア
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX54Xの評価キット(EVキット)は、シリアル入力、電圧出力、16ビットデジタル-アナログコンバータ(DAC)のMAX541/MAX542を評価する実証済みデザインを提供します。このEVキットは、Windows XP®、Windows Vista®、およびWindows® 7対応のソフトウェアも備え、これらのデバイスの各機能を実行するためのシンプルなグラフィカルユーザーインタフェース(GUI)を提供します。
これらのDACは、2つの個別SPI制御インタフェースを提供する搭載されたMAXQ®マイクロコントローラで制御されます。
このEVキットは、+2.5V高精度電圧リファレンス(MAX6126)を実装しています。また、このEVキットは、高精度バイポーラおよび超高精度ユニポーラオペアンプも備えており、それぞれMAX9632 (シングル)とMAX44251 (デュアル)です。
このEVキットは、MAX541AESA+とMAX542AESD+が実装されていますが、同じファミリの他の製品の評価にも使用することができます。フルデータシートの表1に記載されたピンコンパチブルデバイスの無料サンプルについては、お問い合わせください。

アプリケーション

  • 自動試験装置(ATE)
  • データ収集
  • 高分解能オフセットおよび利得調整
  • 産業用プロセス制御
