MAX5306

シリアルインタフェース付き、低電力、低グリッチ、オクタル(8回路) 12ビット電圧出力DAC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

11 6, 2006 ellipse 日本語

MAX5306-MAX5307_jp: シリアルインタフェース付き、低電力、低グリッチ、オクタル(8回路) 12ビット電圧出力DAC Data Sheet (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$12.79
特長
  • 16ピンTSSOP (6.4mm x 5mm)パッケージに封止された8つの高集積12ビットDAC
  • 超低グリッチエネルギー：2nV/s以下
  • 総消費電流：
    • 1.7mA (max) (VREF = VDD = +5.5V時)
  • +2.7V～+5.5Vの広い単一電源範囲
  • 高速整定時間：5µs
  • ソフトウェアにより選択可能なシャットダウンモード、1µA以下
  • 15MHz、3線式SPI、QSPI、およびMICROWIRE対応のシリアルインタフェース
  • 電源投入時のゼロスケールへのリセット
製品概要
show more Icon

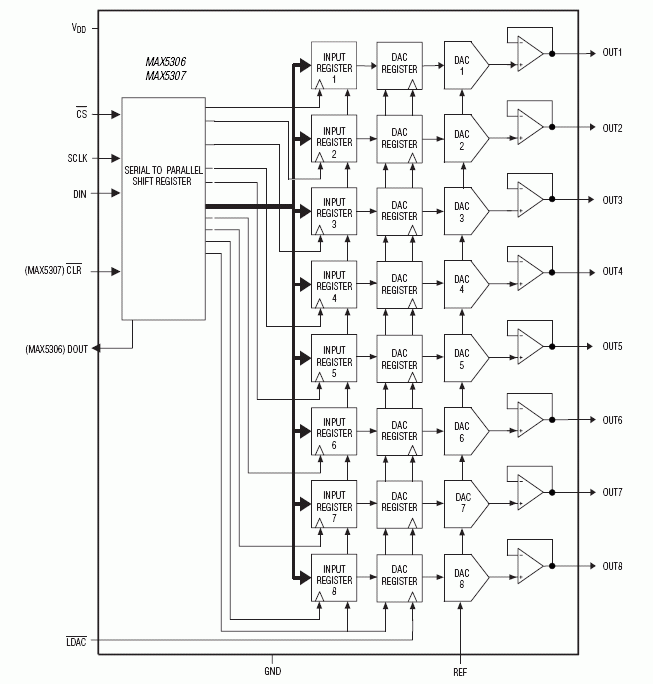

MAX5306/MAX5307は、省スペース16ピンTSSOPパッケージの12ビット、8チャネル、低電力、電圧出力D/Aコンバータ(DAC)です。+2.7V～+5.5Vの広い電源電圧範囲および各DACにつき215µA (max)以下の消費電流は、低電力および低電圧のアプリケーションに適しています。MAX5306/MAX5307は、グリッチエネルギーが2nV/sと低いため、高速応答閉ループシステムのディジタル制御に最適です。

MAX5306は、デイジーチェーンの複数デバイスに使用することが可能なディジタル出力(DOUT)を備えています。MAX5307は、すべてのレジスタとDACをゼロにクリアするハードウェアリセット入力(アクティブローCLR)を備えています。MAX5306/MAX5307には、消費電流を1µAに減少させるソフトウェアシャットダウン機能があります。これらのデバイスは、8つのDACすべての出力を同時に更新するロードDAC (アクティブローLDAC)機能を備えています。

3線式SPI™、QSPI™、MICROWIRE™、およびDSP対応のシリアルインタフェースによって、入力およびDACレジスタを単一ソフトウェアコマンドで個別もしくは同時に更新することができます。これらのデバイスでは、ダブルバッファ設計を採用してディジタル入力から出力へのディジタルノイズのフィードスルーを最小限に抑制しています。

MAX5306/MAX5307の動作温度範囲は、-40℃～+85℃です。

アプリケーション

  • 光部品の制御
  • 利得およびオフセット調整
  • ポータブル計測機器
  • パワーアンプ制御
  • プロセス制御I/O基板
