MAX5233

3V/5V、10ビット、シリアル電圧出力、リファレンス内蔵デュアルDAC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)

PDF

5 28, 2010 ellipse 日本語

MAX5232-MAX5233_jp: 3V/5V、10ビット、シリアル電圧出力、リファレンス内蔵デュアルDAC Data Sheet (Rev.2)

データシートご利用上の注意
PDFファイルを開く external-link 895.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 1
1Ku当たりの価格 最低価格：$5.72
特長
  • 10ppm/℃高精度バンドキャップリファレンス内蔵
    • 2.465V (MAX5233)
    • 1.234V (MAX5232)
  • 単一電源動作
    • 5V (MAX5233)
    • 3V (MAX5232)
    • 低消費電流
      • 470µA (MAX5233)
      • 420µA (MAX5232)
    • 13.5MHz SPI/QSPI/MICROWIRE対応の3線式シリアルインタフェース
    • パワーアップリセット状態をゼロまたはミッドスケール出力電圧にピン設定可能
    • 1kΩまたは200kΩ内部出力負荷によるプログラマブルシャットダウンモード
    • シャットダウンまたはリセット前に出力状態を呼出し
    • 5kΩ || 100pF負荷を駆動可能なバッファ出力
    • 省スペース16ピンQSOPパッケージ

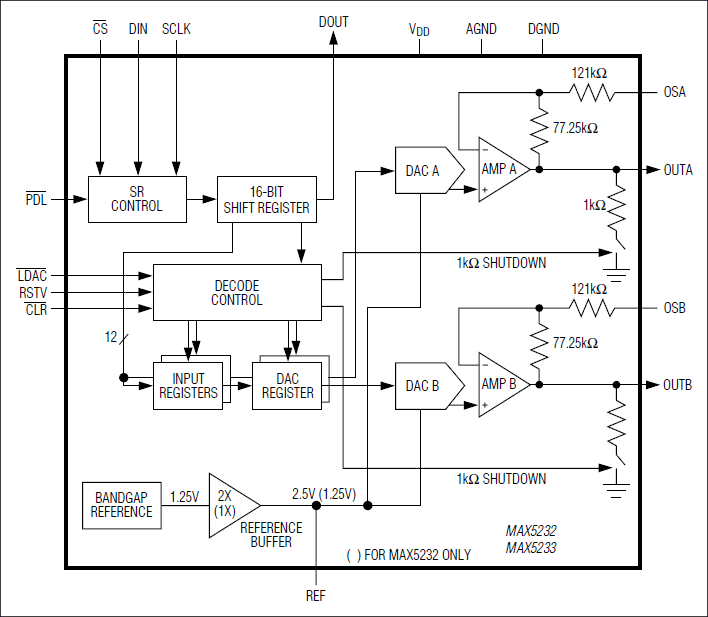

製品概要
show more Icon

低電力、デュアル10ビット、電圧出力、ディジタル-アナログコンバータ(DAC)のMAX5232/MAX5233は、10ppm/℃の高精度バンドギャップ電圧リファレンスと高精度出力アンプを内蔵しています。MAX5233は、5Vの単一電源で動作し、2.465Vのリファレンスを内蔵しており、フルスケール出力範囲が4.092Vです。MAX5232は、3Vの単一電源で動作し、1.234Vのリファレンスを内蔵しており、フルスケール出力範囲が2.046Vです。MAX5233の消費電流はわずか470µAで、MAX5232の消費電流はわずか420µAです。両デバイスとも、低電力(2µA)のソフトウェアおよびハードウェアイネーブルのシャットダウンモードを備えています。

MAX5232/MAX5233は、13.5MHzのSPI™、QSPI™、およびMICROWIRE™対応の3線式シリアルインタフェースを備えています。また、データ出力(DOUT)の追加によって、デイジーチェーンとリードバックが可能です。各DACは、ダブルバッファディジタル入力を備えています。MAX5232/MAX5233では、1kΩまたは200kΩの2つのシャットダウン出力インピーダンスをソフトウェアによって選択することができます。パワーアップリセット機能では、DAC出力がグランドまたはミッドスケールコードに設定されます。

MAX5232/MAX5233は、拡張温度範囲(-40℃ ～+85℃)で動作が保証されており、16ピンQSOPパッケージで提供されます。

アプリケーション

  • µP制御システム
  • 自動試験装置(ATE)
  • デジタルオフセットおよび利得調整
  • 産業用プロセス制御
  • 動作制御
