製品概要

機能と利点

  • 保証16ビット単調
  • リファレンス内蔵
  • 10ピン5mm x 3mmのµMAXパッケージ
  • レイルトゥレイル出力アンプ
  • 単一電源動作
    • +5V (MAX5200/MAX5201)
    • +3V、+3.3V (MAX5202/MAX5203)
  • 低消費電流:0.8mA
  • シャットダウンモードで、消費電流を1µAに低減
  • SPI/QSPI/MICROWIRE対応の3線式シリアルインタフェース
  • パワーオンリセットにより出力を下記に設定
    • ミッドスケール(MAX5200/MAX5202)
    • ゼロスケール(MAX5201/MAX5203)

製品概要

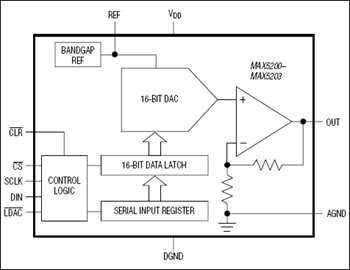

シリアル入力、電圧出力、16ビットD/Aコンバータ(DAC)のMAX5200~MAX5203は、調整なしで規定温度に対して16ビット単調出力を生成します。MAX5200/MAX5201は、+5Vの単一電源で動作し、+2.5Vのリファレンスを内蔵しており、内部利得は2です。MAX5202/MAX5203は、+3Vまたは+3.3V単一電源で動作し、+1.5Vのリファレンスを内蔵し、内部利得は2です。MAX5200~MAX5203のDAC出力範囲は、標準で0~VDDです。

MAX5200~MAX5203は、ハードウェアリセット入力(アクティブローCLR)を備えており、この入力がローレベルのとき、出力をゼロコード0000 (16進) (MAX5201/MAX5203)にクリア、もしくは出力をミッドスケールコード8000 (16進) (MAX5200/MAX5202)にリセットします。3線式シリアルインタフェースは、SPI™/QSPI™/MICROWIRE™対応です。すべてのデバイスは、消費電流が1µAに減少する低電力シャットダウンモードを備えています。MAX5200~MAX5203は、省スペースの10ピンµMAX®パッケージで提供され、工業用拡張温度範囲(-40℃~+105℃)での動作が保証されています。外部リファレンスバージョンについては、MAX5204~MAX5207のデータシートを参照してください。

アプリケーション

  • 高分解能オフセット調整
  • 産業用プロセス制御
  • 低コストVCO/VCXO周波数制御

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX5201ACUB+ 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
MAX5201ACUB+T 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
MAX5201AEUB+ 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
MAX5201BEUB+ 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
MAX5201BEUB+T 材料宣誓書(MD) 信頼性データ 10-MINI_SO-N/A
